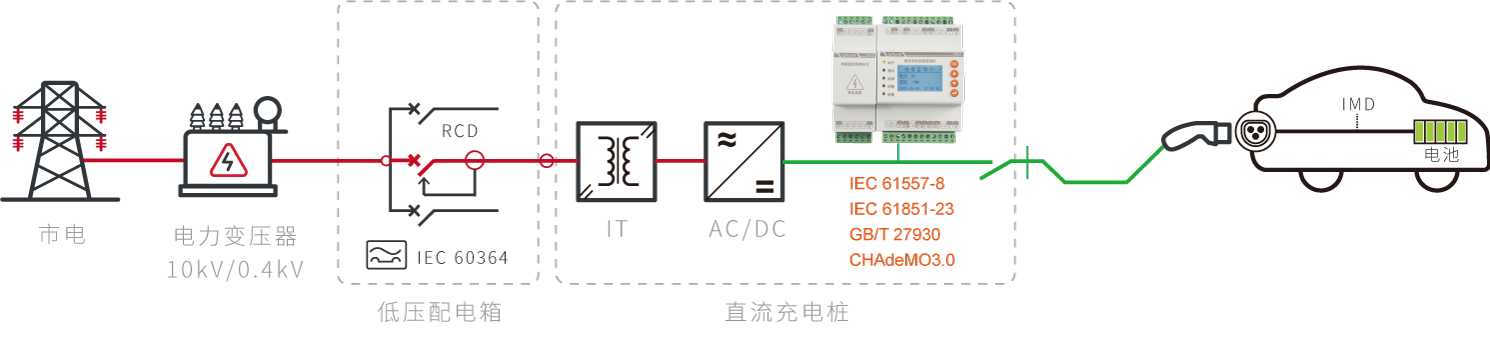

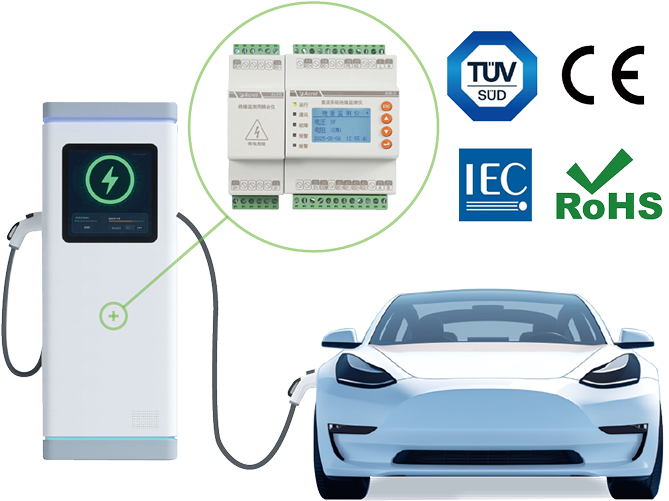

符合IEC產品標準符合IEC 61557-8標準，滿足歐標CCS充電標準和CHAdeMO3.0充電技術要求。
模塊化設計采用主體+耦合儀的靈活配置方式，滿足不同電壓等級充電樁直流系統絕緣監測需求。
自適應脈沖測量法能適應不同充電樁直流系統的分布電容影響，絕緣監測更加穩定、可靠。
故障輸出任意可設2路繼電器輸出均可設置對應的故障類型，可滿足不同用戶對不同故障輸出的要求。
停止模式多種進入方式可通過DI、RS485通訊及菜單設置等多種方式進入絕緣監測的停止模式，適應不同充電樁多種啟停絕緣監測方案的需求。
插拔式端子接線端子采用插拔式端子，方便安裝和維修更換。
|
項目 |
技術指標 |
|
|
輔助電源Us |
AC 85~305V，50/60Hz；DC 100~400V |
|
|
最大功耗 |
≤5W |
|
|
適用電壓范圍 |
不帶APCD300耦合儀的額定電壓Un：DC 50~400V 帶ACPD300耦合儀的額定電壓Un：DC 50~1000V |
|
|
電壓監測 |
電壓范圍Un |
DC 0~1000V |
|
測量精度 |
2% |
|
|
過壓閾值 |
100~120% 可設 |
|
|
欠壓閾值 |
80~100% 可設 |
|
|
絕緣監測 |
系統泄漏電容Ce |
≤20μF |
|
絕緣電阻范圍RF |
1kΩ~2MΩ |
|
|
絕緣報警范圍Ran |
1kΩ~2MΩ |
|
|
絕緣預警范圍 |
Ran~2MΩ |
|
|
測量精度 |
±15% 或 ±5kΩ（Ce≤ 5μF） |
|
|
響應時間 |
≤10s（Ce≤ 5μF） |
|
|
內部參數 |
測量電壓 |
±24V |
|
測量電流 |
79.4μA（帶ACPD300為39.4μA） |
|
|
內部直流阻抗 |
600kΩ（帶ACPD300為1200kΩ） |
|
|
報警方式 |
液晶顯示、LED指示燈、繼電器輸出 |
|
|
開關輸入 |
內置5V電源 |
|
|
開關輸出 |
2組干結點繼電器，報警自定義綁定，常開或常閉可設 |
|
|
觸點容量 |
AC 250V 3A；DC 30V 5A |
|
|
故障記錄 |
50條故障記錄 |
|
|
通訊方式 |
RS485通訊，Modbus-RTU協議 |
|
|

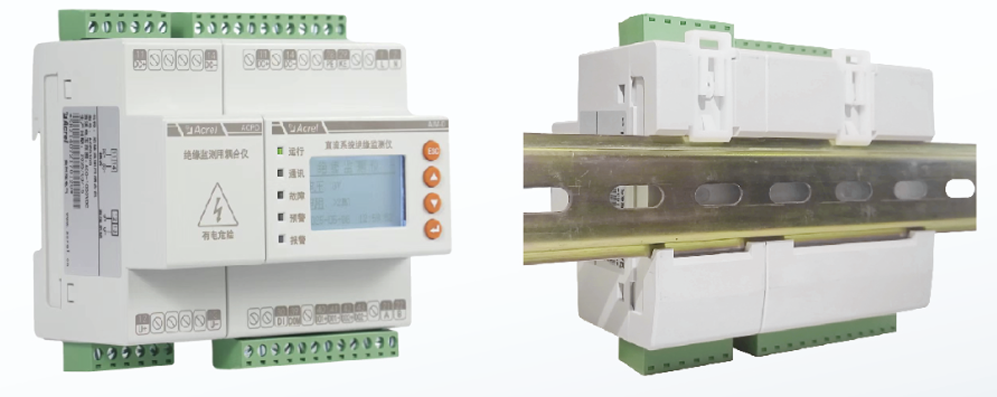

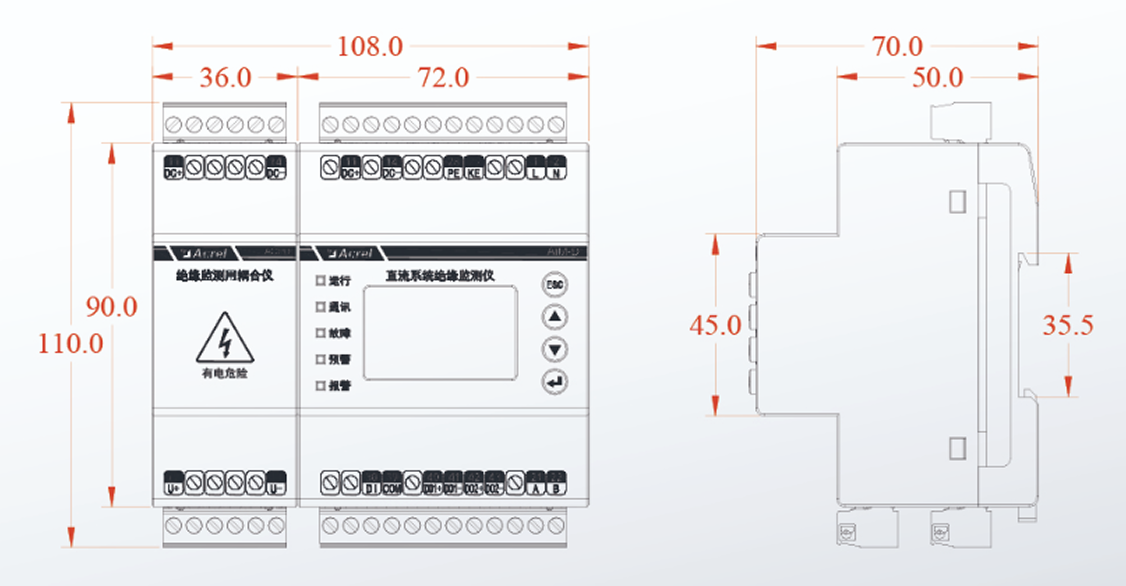

安裝方式 |
標準35mm導軌安裝 |
|
|
防護等級 |
IP30 |
|
|
環境參數 |
溫度 |
工作溫度：-20~+60℃ 存儲溫度：-25~+75℃ |
|
相對濕度 |
<95%，不結露 |
|
|
海拔高度 |
≤2000m |
|
