AKH-0.66/K
開口式電流互感器

  • 性能穩定,精度等級高

    性能穩定，容量大，足匝線圈

  • 阻燃外殼，使用放心

    外殼采用阻燃、耐高溫的聚碳酸酯注塑成型

  • 操作簡單，安裝方便

    開口式設計，安裝方便，無須拆一次母線

功能簡介


AKH-0.66 K系列開口式電流互感器主要應用于工業中城網、農網改造項目，安裝方便，無須拆一次母線，亦可帶電操作，不影響客戶正常用電，為用戶改造項目節省人力、物力、財力，提高效率。該系列電流互感器可與繼電器保護、測量以及計量裝置配套使用。

應用場景


技術參數 安裝示意 下載中心
項目 參數
一次電流測量范圍 100-6300A
二次電流輸出 5A、1A
準確級 1.0級、0.5級、0.2級
額定工作電壓 AC 0.66kV（等效AC 0.69kV，GB/T 156-2017）
額定頻率 50-60Hz
環境溫度 -30℃~70℃
海拔高度 ≤3000m
工頻耐壓 3000V/1min 50Hz
絕緣耐熱等級 E

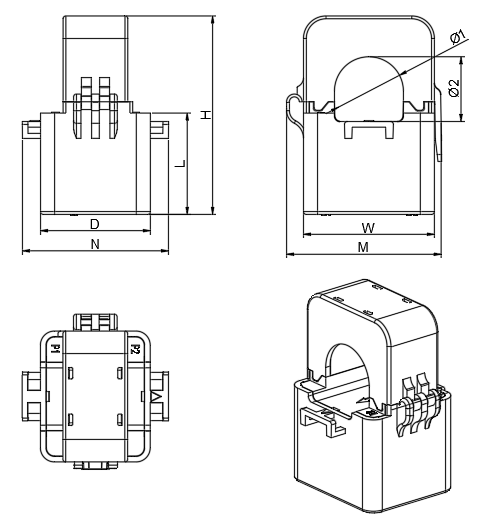

1、AKH-0.66/K-Φ 尺寸

規格型式 外形尺寸（mm） 穿孔尺寸（mm） 公差（mm）
W H D M N L Φ1 Φ2
K-Φ10 24 44 27.5 32 36 25 10 9.5 ±1
K-Φ16 29 49.5 31.5 37 42.5 27 16 16
K-Φ24 46.5 70.5 39 55 52 36 24.5 23
K-Φ36 58 81.5 42.5 66.5 55.5 40 33 35
K-Φ50 78.5 109.5 46.5 89.5 66.5 54 48 52.5

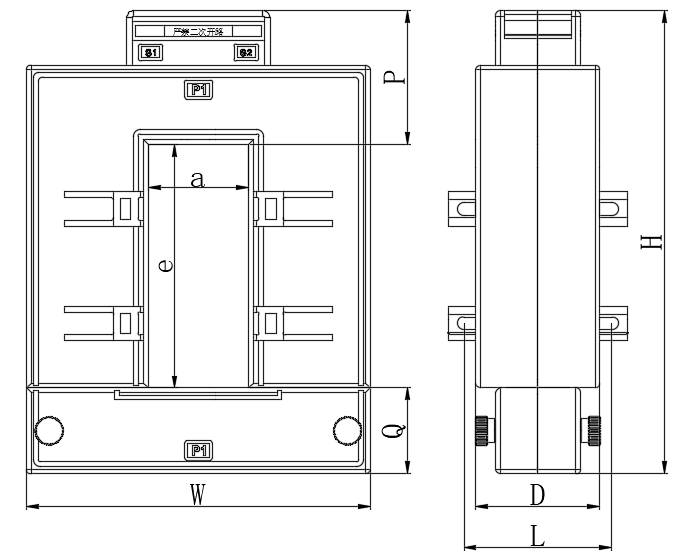

2、AKH-0.66/K-XX 尺寸

規格型式 外形尺寸（mm） 穿孔尺寸（mm） 安裝尺寸（mm） 公差
W H D a e P Q L
K-30×20 90 114 40 22 32 50 32 50 ±1
K-60×40 114 140 36 42 62 45 33 46
K-80×40 122 161 40 42 82 45.5 33.5 50
K-80×50 114 160 36 52 82 45 33 46
K-80×80 144 160 36 82 82 45 33 46
K-100×40 144 194 52 42 102 56 36 62
K-120×60 164 214 52 62 122 56 36 62 ±2
K-120×80 144 200 36 82 122 45 33 46.5
K-130×40 144 224 52 42 132 56 36 62
K-130×50 145 222 50.5 54 130 56 36 61.5
K-130×60 170 222 70 60 130 56 36 80
K-140×60 164 234 52 62 142 56 36 61
K-160×80 184 254 52 82 162 56 36 62
K-200×80 184 294 52 82 202 56 36 62

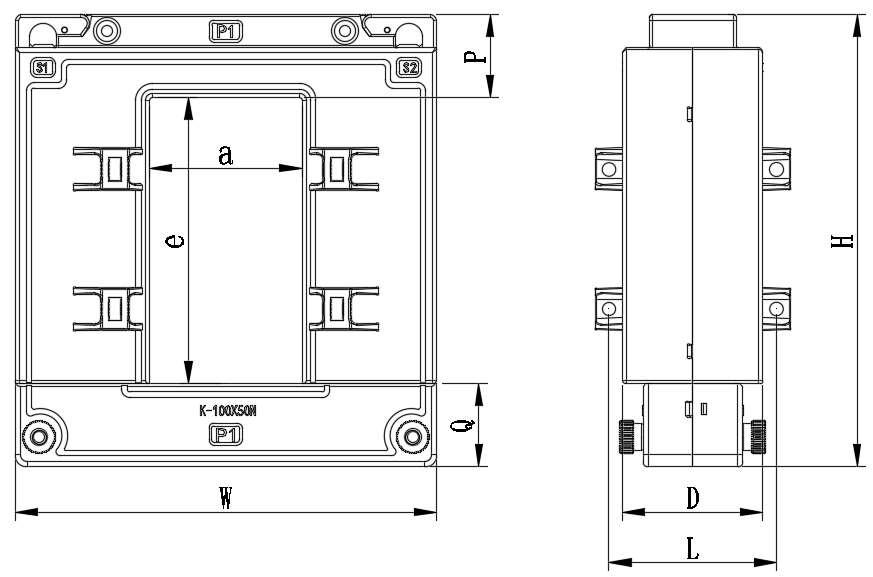

3、AKH-0.66/K-XXN 尺寸

規格型式 外形尺寸（mm） 穿孔尺寸（mm） 安裝尺寸（mm） 公差
W H D a e P Q L
K-60×50N 135 122 45 52 62 30 30 55 ±1
K-80×50N 137 143 45.5 52 82 30 30 55.5
K-100×50N 152 163 50.5 55 103 30 30 60.5
K-120×50N 162 189 53.5 55 123 33 33 63.5 ±2
K-130×40N 144 202 51 42 132 35 35 61
K-130×80N 200 199 57.5 85 133 33 33 67.5
K-160×80N 200 229 57.5 85 163 33 33 67.5

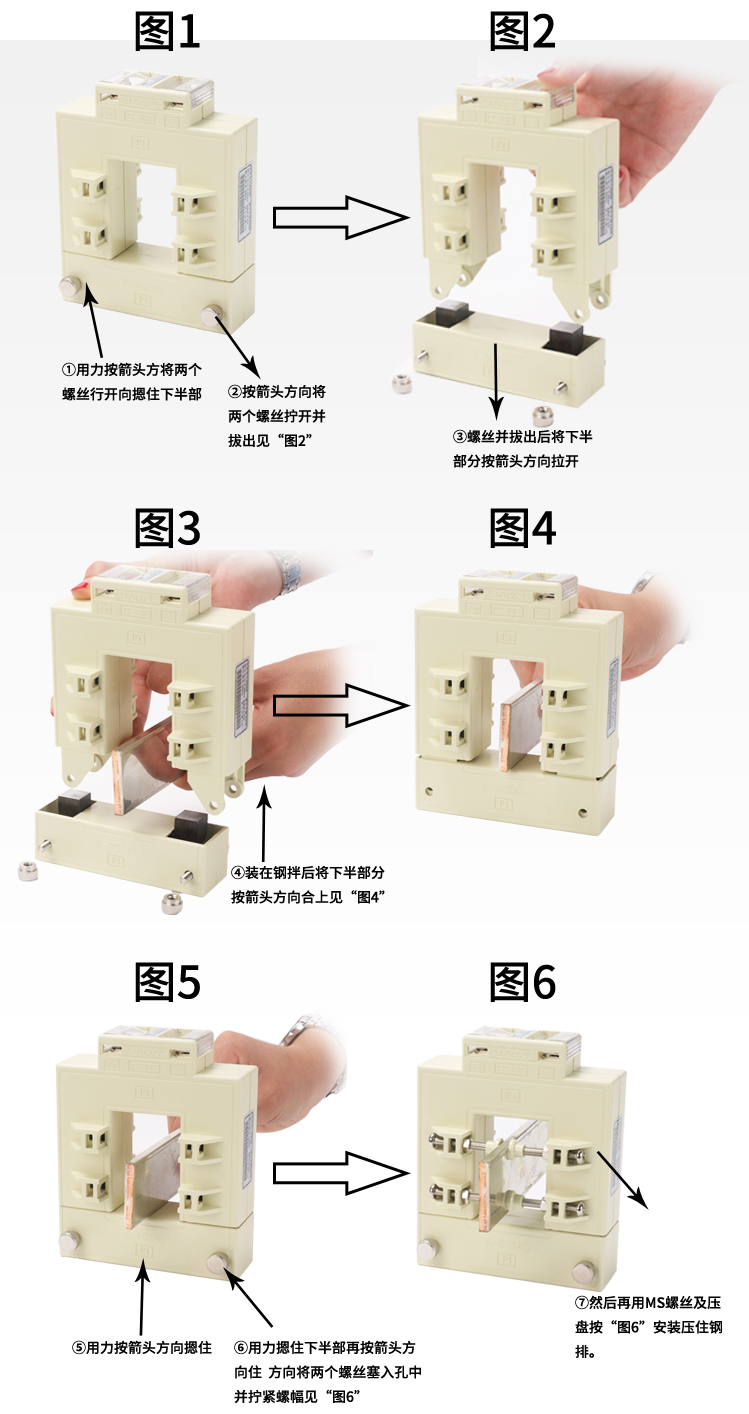

4、安裝方式

命名 類型 尺寸 時間
選型及報價 樣冊 1MB 2025.8
CE 報告 678KB 2025.11.26
UL 報告 335KB 2022.11.28
REACH 報告 1.4MB 2025.3.13
CE-LVD 報告 374KB 2025.5.29
RoHS 報告 1.3MB 2025.11.21
RoHS 報告 1.7MB 2025.11.21
??
