AGF
匯流采集裝置

  • 電流穿孔式接入

    一次電流采用穿孔方式接入，安裝方便，安全性高

  • 安裝方便

    兼容導軌安裝和底板固定安裝方式，體積小巧，節省箱體空間

  • 安全可靠

    內置直流 1500V 熔斷器保護

功能簡介

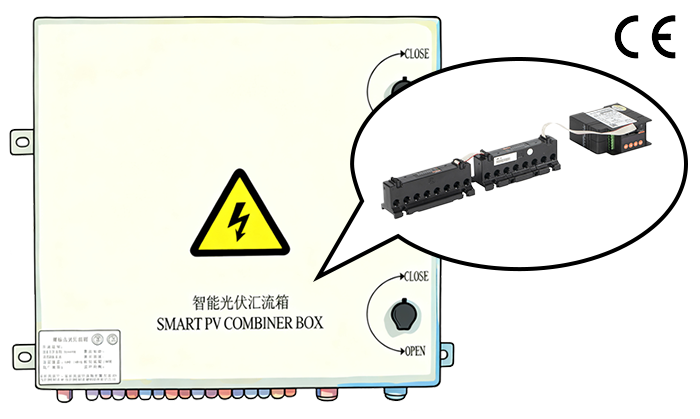

AGF-T 穿孔式光伏匯流采集裝置是專門應用于智能光伏匯流箱，用于監測光伏電池陣列中電池板運行狀態，組串電流測量，匯流箱中防雷器狀態采集、直流斷路器狀態采集、裝置帶有 RS485 接口可以把測量和采集到的數據和設備狀態上傳。

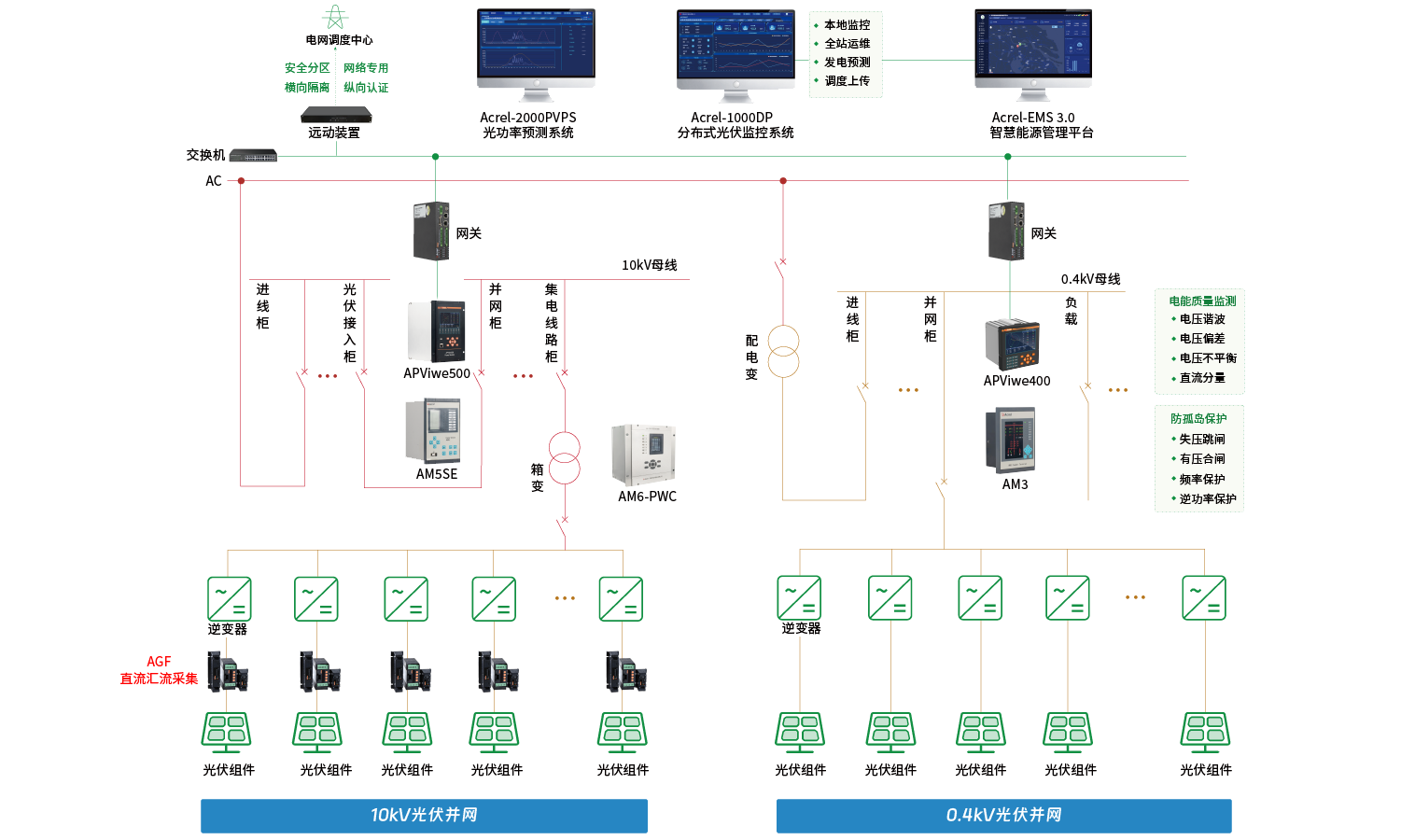

應用場景


技術參數 安裝示意 下載中心
產品型號 AGF-M4T AGF-M8T AGF-M12T AGF-M16T AGF-M20T AGF-M24T
輸入路數 4 路 8 路 12 路 16 路 20 路 24 路
額定電流 DC 0~20A
電壓范圍 DC 300V~1500V
反應時間 1s
測量精度 1 級
溫度系數 400ppm
RS485 通訊 RS485/ModBus-RTU 協議，4800/9600/19200/38400bps
開關量輸入 3 路輸入（光耦或干接點方式）
溫度/濕度 工作溫度:-35~+65℃，濕度 95%，無凝露、無腐蝕性氣體場所
測溫功能 可測量內部箱體溫度（-40℃～100℃）
海拔 ≤3000m
絕緣電阻 ≥100MΩ
工頻耐壓 通訊//開關量輸入//光電池電壓輸入--AC2.2kV/1min
電流輸入//光電池電壓、通訊、開關量—AC3.5kV/1min
電磁兼容 GB_T 17626.2-2006；靜電放電抗擾度試驗 等級 3，空氣放電 8kV，接觸放電 6 kV
GB_T 17626.4-2008；電快速瞬變脈沖群抗擾度試驗 等級 4，共模 4 kV，差模 2 kV
GB_T 17626.5-2008；浪涌(沖擊)抗擾度試驗 等級 4，共模 4 kV，差模 2 kV
GB_T 17626.8-2006；工頻磁場抗擾度試驗 等級 4

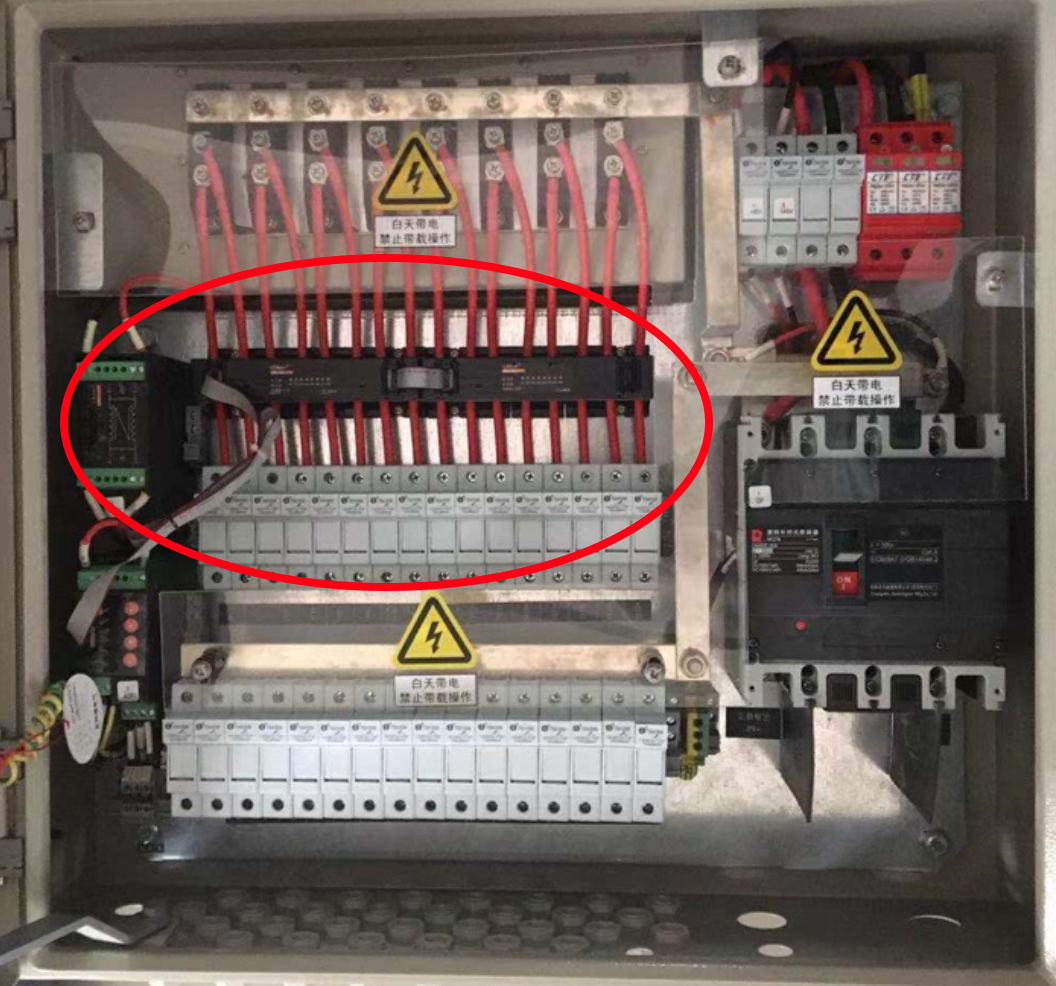

1、現場安裝圖

2、尺寸圖

電源模塊
8路匯流模塊
4路匯流模塊
命名 類型 尺寸 時間
說明書 說明書 1.6MB 2022.5.26
選型及報價 樣冊 167KB 2025.8
CE 報告 373KB 2024.12.30
??
