AMC
嵌入式交流電力儀表

  • 高精度測量

    有功電能0.5s級（C級）

  • 高防護等級

    IP54防護等級

  • 功能可擴展

    開關量、模擬量

功能簡介


AMC 系列智能電量采集監控裝置，是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的智能儀表，它集成電力參數的測量以及電能監測和考核管理。同時它具有多種外圍接口功能可供用戶選擇：帶有 RS485 通訊接口，采用 MODBUS-RTU 協議可滿足通訊聯網管理的需要；4-20mA 的模擬量輸出可與測量的電參量相對應，滿足 DCS等接口要求；帶開關量輸入和繼電器輸出可實現斷路器開關的“遙信”和“遙控”的功能。作為一種智能化、數字化的前端采集元件，該儀表已廣泛應用于各種控制系統、SCADA 系統和能源管理系統中。

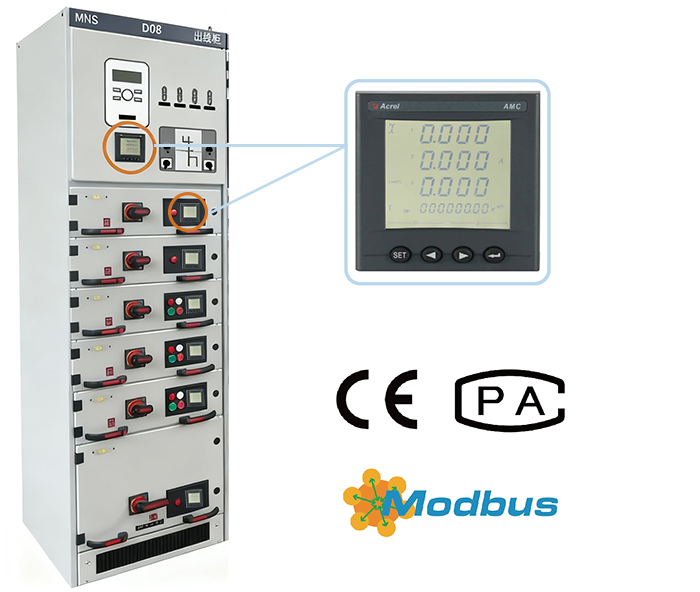

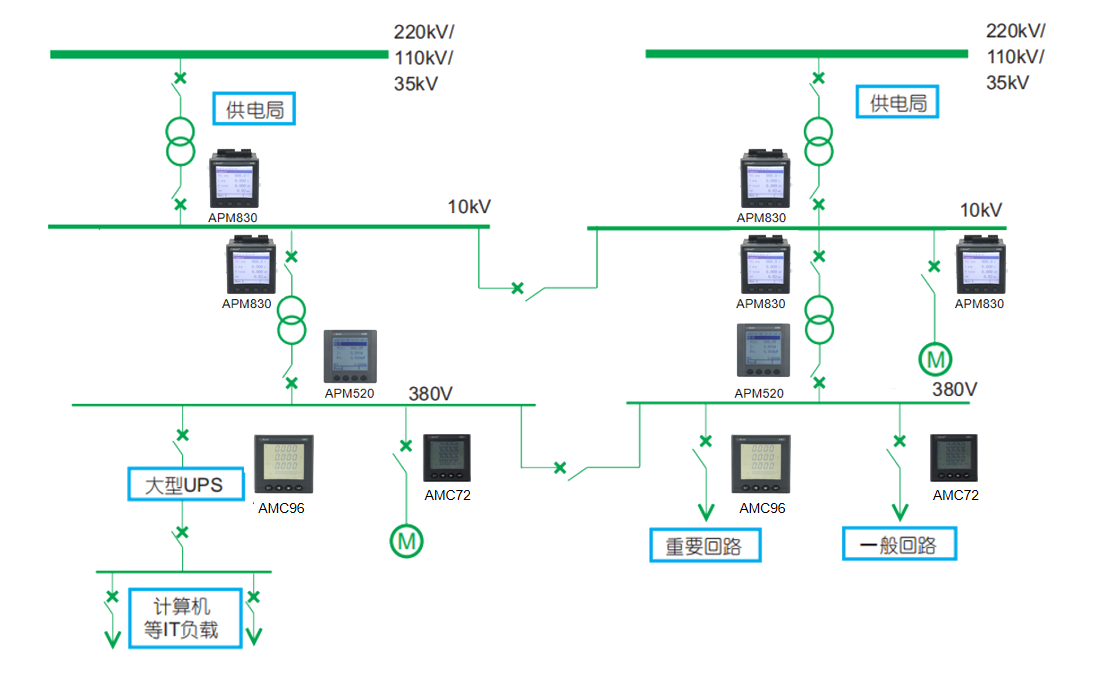

應用場景


技術參數 安裝示意 下載中心
技術參數 指標
輸入 接線方式 單相二線、三相三線、三相四線
頻率 45～65Hz
電壓 額定值：單相：AC 100V、400V；
三相：AC 3×57.7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)（僅96尺寸有）
過負荷：1.2 倍額定值（連續）；2 倍額定值/1 秒；
功耗：≤ 0.5VA（每路）；
電流 額定值：AC 1A、5A；
過負荷：1.2 倍額定值（連續）；10倍額定值/1 秒;
功耗：≤ 0.5VA（每路）；
輸出 電能 輸出方式：集電極開路的光耦脈沖；
脈沖常數：10000imp/kWh（可設置）,詳見接線圖；
通訊 RS485接口、Modbus-RTU協議；DLT645規約（07和97版本）；波特率1200～38400
功能 開關量 輸入 干接點輸入，內置電源；若型號KA,則為AC 220V有源
輸出 輸出方式：繼電器常開觸點輸出；
觸點容量：AC 250V/3A  DC 30V/3A
模擬量輸出 4～20mA
測量精度 頻率0.05Hz、電壓電流0.2級、無功功率1級、無功電能1級、有功功率0.5級、
有功電能0.5級、2～31次諧波精度：±1%
輔助電源 AC/DC 85～265V或DC24V（±20%）或DC48V(±20%)；
功耗≤10VA；
 安全性 工頻耐壓 工頻耐壓： 電源//開關量輸出//電流輸入//電壓輸入和變送//通訊//脈沖輸出//開關量輸入之間AC2kV 1min；
電源、開關量輸出、電流輸入、電壓輸入兩兩之間AC2kV 1min；
模擬量輸出、通訊、脈沖輸出、開關量輸入兩兩之間AC1kV 1min；
絕緣電阻 輸入、輸出端對機殼>100MΩ；
環境 工作溫度：-25℃～+65℃；
儲存溫度：-40℃～+80℃；
相對濕度：≤95% 不結露；
海拔高度：≤2500m；

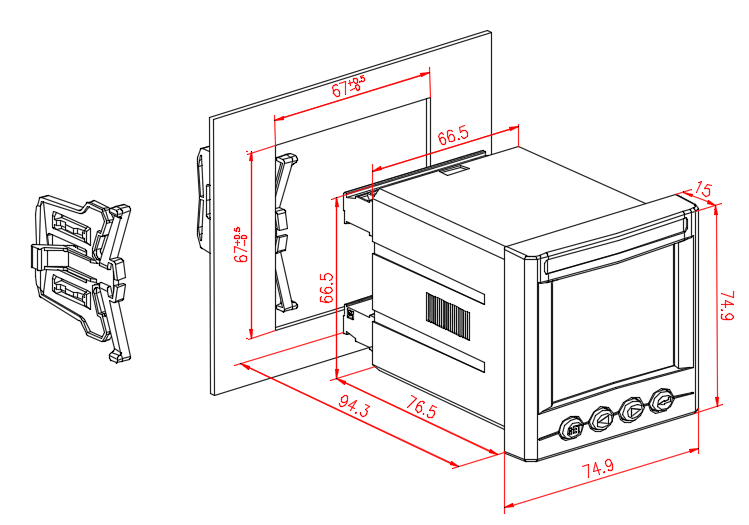

AMC72

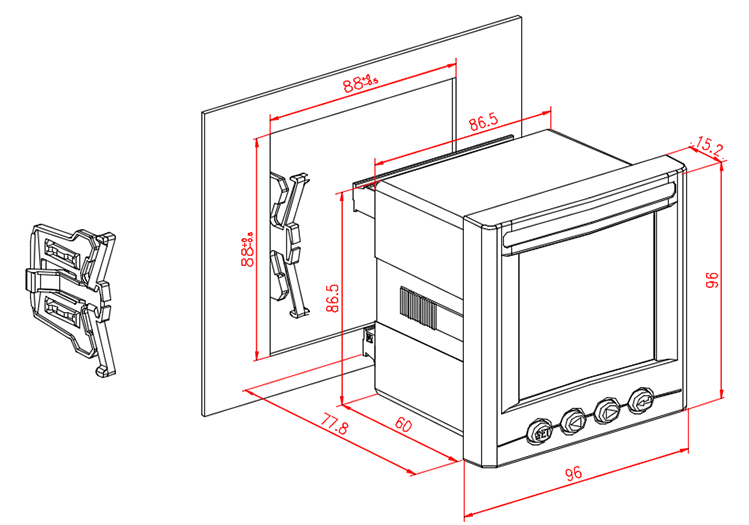

AMC96
命名 類型 尺寸 時間
說明書 說明書 4.5MB 2025.2.26
選型及報價 樣冊 692KB 2025.8
CE 報告 39KB 2021.3.19
CPA 報告 190KB 2022.7.12
CPA 報告 278KB 2023.12.29
??
