ACR
三相多功能電能表

  • 高精度測量

    有功電能0.5s級（C級）

  • 豐富的通訊協議

    Modbus-RTU，Modbus-TCP，Profibus-DP

  • 功能可擴展

    開關量、模擬量

功能簡介


ACR系列網絡多功能電力儀表，是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的智能表，它集成電力參數的測量(如單相或者三相的電流、電壓、有功功率、無功功率、視在功率、頻率、功率因數)以及電能監測和考核管理。同時它具有多種外圍接口功能可供用戶選擇：帶有RS485通訊接口，采用MODBUS-RTU協議可滿足通訊聯網管理的需要；4-20mA的模擬量輸出可與任意測量的電參量相對應，滿足DCS等接口要求；帶開關量輸入和繼電器輸出可實現斷路器開關的“遙信”和“遙控”的功能，采用高亮度LED/LCD顯示界面，通過面板按鍵來實現參數設置和控制，非常適合于實時電力監控系統。可以直接取代常規電力變送器及測量儀表。作為一種先進的智能化、數字化的前端采集元件，該電力儀表已廣泛應用于各種控制系統,SCADA系統和能源管理系統中。

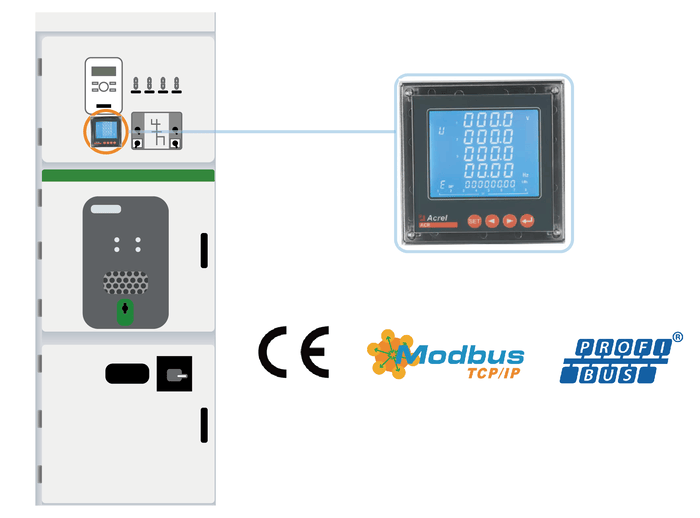

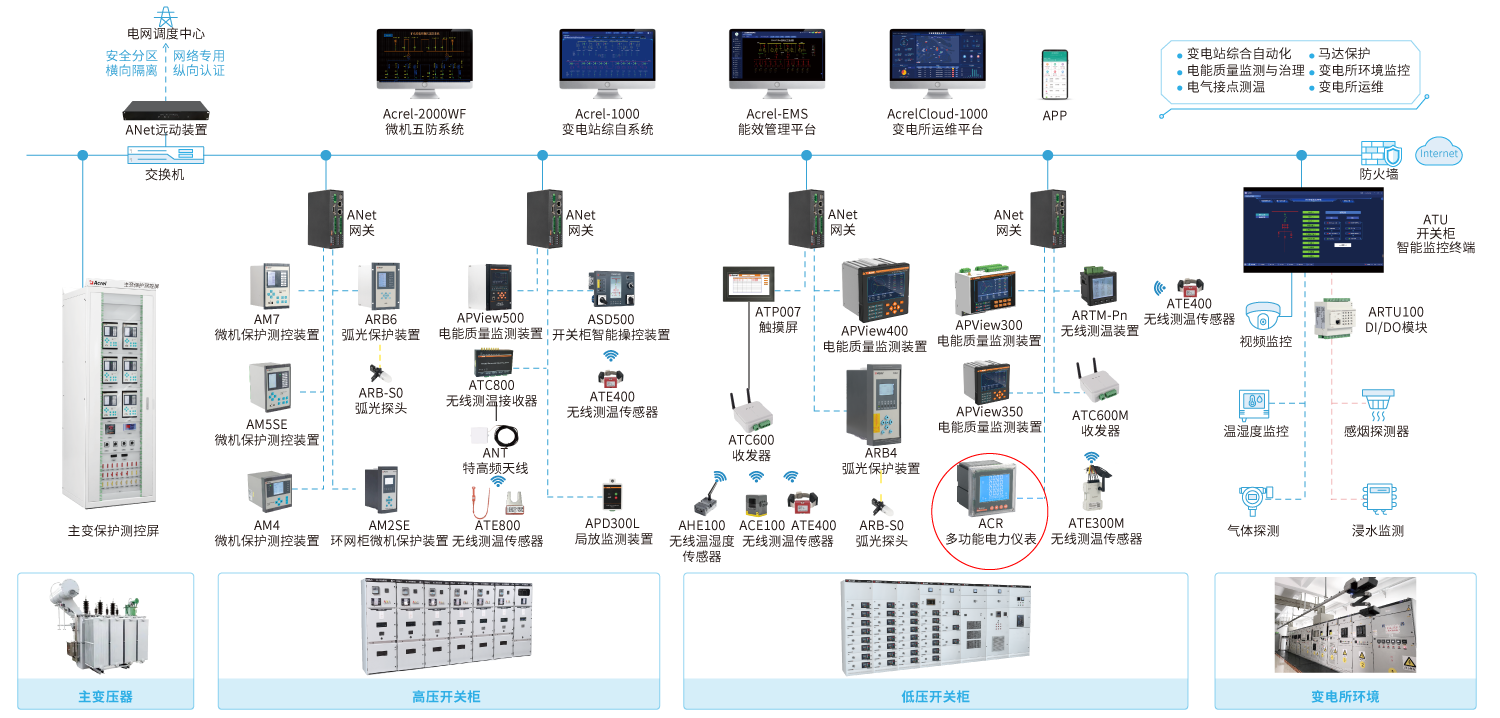

應用場景

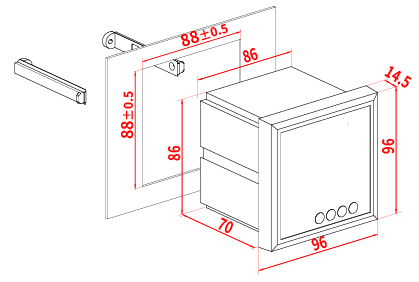

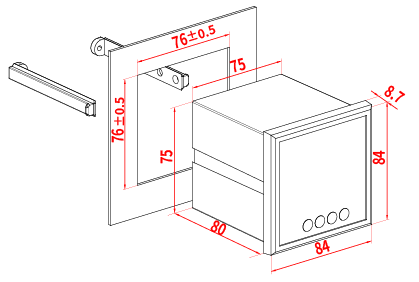

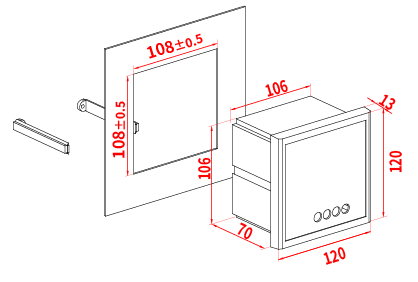

技術參數 安裝示意 下載中心
技術參數 指標
輸入 網絡 三相三線、三相四線；
頻率 45～65Hz；
電壓 額定值：AC 57.7V/100V(100V)、220V/380V(400V)、380V/660V(660V)（僅ACR320ELH,ACR330ELH滿足）
過負荷：1.2 倍額定值（連續）；2 倍額定值/1 秒；
功耗：＜ 0.5VA（每路）；
電流 額定值：AC 1A、5A；
過負荷：1.2 倍額定值（連續）；10倍額定值/1 秒;
功耗：＜ 0.5VA（每路）；
輸出 電能 輸出方式：集電極開路的光耦脈沖；
脈沖常數：4000imp/kWh(5A)、8000imp/kWh(1A)，（諧波表）
脈沖常數: 10000、40000、160000imp/kWh等可調，（非諧波表）
詳見接線圖；
通訊 RS485接口、Modbus-RTU協議；Profibus協議；DLT645規約
開關量輸入 干接點輸入，內置電源;
開關量輸出 輸出方式：繼電器常開觸點輸出；
觸點容量：AC 250V/3A  DC 30V/3A
測量精度 頻率0.05Hz、電壓電流0.2級、無功電能1級、其它0.5級；
2～42次諧波精度：1%，43～63次諧波精度：2%
電源 AC/DC 85～265V；功耗≤10VA
安全性 常規 工頻耐壓： 電源//開關量輸出//電流輸入//電壓輸入和變送//通訊//脈沖輸出//開關量輸入之間AC2kV 1min；
電源、開關量輸出、電流輸入、電壓輸入兩兩之間AC2kV 1min；
變送、通訊、脈沖輸出、開關量輸入兩兩之間AC1kV 1min；
絕緣電阻：輸入、輸出端對機殼>100MΩ
ACR220EG
ACR320EG		 工頻耐壓： 電源//開關量輸出//電流輸入//電壓輸入和變送//通訊//脈沖輸出//開關量輸入之間AC 4kV 1min；
電源、開關量輸出、電流輸入、電壓輸入兩兩之間AC 4kV 1min；
變送、通訊、脈沖輸出、開關量輸入兩兩之間AC2kV 1min；
絕緣電阻：輸入、輸出端對機殼>100MΩ
環境 常規 工作溫度：-10℃～+55℃；儲存溫度：-20℃～+70℃
相對濕度：5%～95%  不結露；海拔高度：≤2500m
ACR220EG
ACR320EG		 工作溫度：-40℃～+55℃；儲存溫度：-50℃～+70℃
相對濕度：5%～95%  不結露；海拔高度：≤5000m
命名 類型 尺寸 時間
085 ACR系列諧波儀表安裝說明書 說明書 3.3MB 2025.9.15
102 ACR系列網絡多功能電力儀表安裝使用說明書 說明書 2.6MB 2025.9.22
選型及報價 樣冊 717KB 2025.8
CE 報告 247KB 2022.12.12
??
