ABAT100
鉛酸蓄電池在線監測系統
  • 尺寸小巧，支持扎帶捆綁固定和3M膠粘貼固定，無需配置專用機箱安裝；
  • 觸摸屏監控系統支持管理6組電池，多達720節單體電池；
  • 支持環形組網，提高數據通訊可靠性；
  • 完善的告警功能，全面的異常檢測

功能簡介


ABAT100蓄電池在線監測產品主要應用于電力行業、通訊行業、金融行業、政府和公共部門、公共設施、航天航空、大型加工企業和各類數據中心等，提供電池電壓、內阻、內部溫度、SOC、SOH等信息，并可提前對失效的電池進行預警，保障電池組備電時間，系統主要由ABAT100-S單體電池監測模塊、ABAT100-C單組電池監測模塊、ABAT100-HS采集器模塊以及觸摸屏等組成，可通過觸摸屏查詢告警與實時數據、設置參數等可通過觸摸屏或監測平臺實現集中管理。

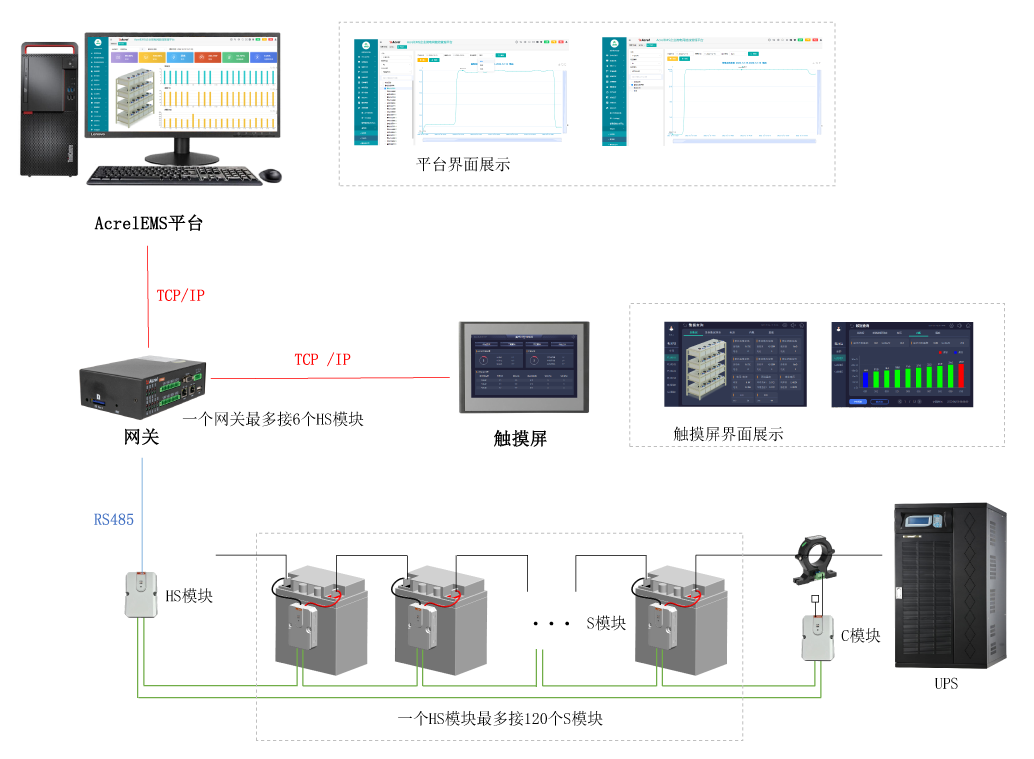

應用場景

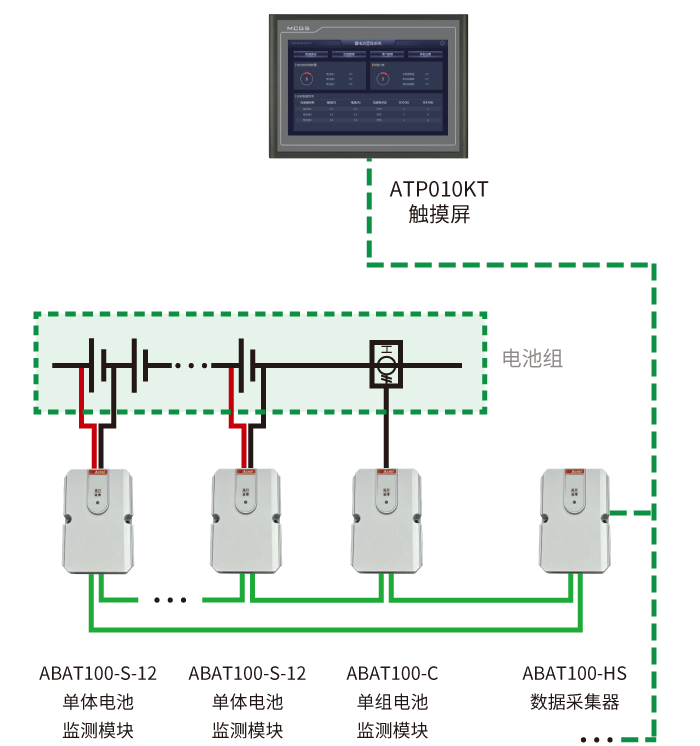

技術參數 安裝示意 下載中心

ABAT100-HS采集器模塊

技術參數 說明
工作環境 工作溫度： -10℃～50℃
相對濕度： 5％～95％
大氣壓強： 80～110kPa
管理能力 一個采集器模塊可監測總電池數為120節
報警類型 組壓過充/放，單壓過充/放，電流過充/放，單體內阻過高，通信異常等
電源要求 DC24V
保護 帶過壓、短路保護
通信接口 具備RS485通信口，支持MODBUS-RTU
絕緣耐壓 2000VAC
安裝方式 扎帶固定安裝或粘貼式安裝
重量 90g

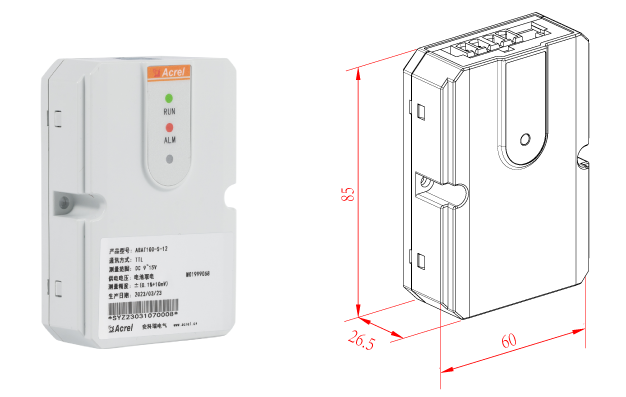

ABAT100-S單體電池監測模塊

技術參數 說明
工作環境 工作溫度： -10℃～50℃
相對濕度： 5％～95％
大氣壓強： 80～110kPa
監測能力 一個S模塊監測一個單體電池的電壓、溫度和內阻。
監測范圍 2V、12V電池，容量小于3000AH
測量范圍及精度 測量內容 范圍 精度
單體電壓 2V、12V ±0.1%
單體內阻 50～65535uΩ ±2% 分辨率1uΩ
負極溫度 -5℃～+105℃ ±1℃
電源要求 直接從被監測電池取電，2V模塊正常工作時吸收電流為10mA，不大于13mA，12V模塊正常工作時吸收電流為5mA，不大于7mA
保護 測量回路與電源回路帶兩級保護，帶反接保護與光電隔離
通信接口 UART口，支持MODBUS協議
絕緣耐壓 2000VAC
重量 90g

ABAT100-C單組電池監測模塊

技術參數 說明
工作環境 工作溫度： -10℃～50℃；相對濕度： 5％～95％；大氣壓強： 80～110kPa
監測能力 一個C模塊監測一組電池的充放電電流與環境溫度
監測范圍 2V、12V電池組
測量范圍及精度 測量內容 范圍 精度
充放電電流 0～1000A ±1%
環境溫度 -5℃～+105℃ ±1℃
電源要求 DC24V，1W
保護 測量回路與電源回路帶兩級保護
通信接口 UART口，支持MODBUS協議
絕緣耐壓 2000VAC
重量 90g
命名 類型 尺寸 時間
508 ABAT100系列蓄電池在線監測系統安裝使用說明書 說明書 735KB 2023.5.31
512 ABAT100系列蓄電池管理軟件使用說明書 說明書 1.2MB 2023.5.31
選型及報價 樣冊 476KB 2025.8
??
