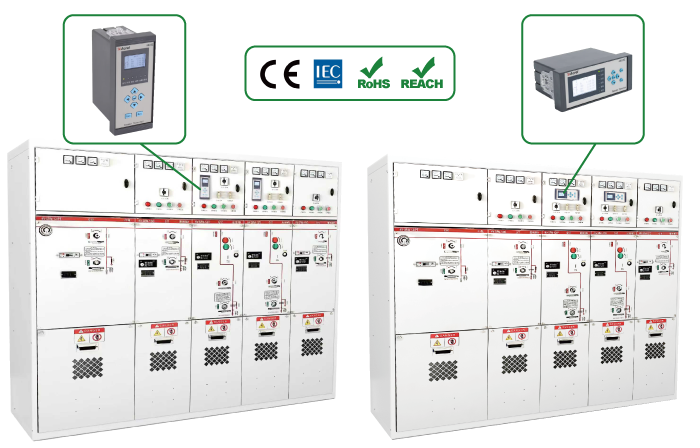

環網柜保護具有帶二次諧波制動的過流保護功能5路無源開關量輸出自定義，8路有源開關量輸入自定義支持Modbus，IEC 60870-5-103通訊協議
|
參數 |
AM2SE |
|
工作電源 |
|
|
額定電壓 |
AC/DC 110V 或 AC/DC 220V或 DC 48V或 DC24V |
|
范圍 |
額定電壓×（1±20%） |
|
功耗 |
≤10 VA |
|
電壓輸入 |
|
|
二次額定電壓 |
AC 100V或100/√3V |
|
測量范圍 |
1~ 120V |
|
準確度 |
0.5級 |
|
功率損耗 |
每相功率損耗不大于0.5VA |
|
過載能力 |
1.2倍額定電壓，連續工作； 2倍熱過載，允許10s。 |
|
電流輸入 |
|
|
二次額定電流 |
AC 5A 或 1A |
|
測量范圍 |
0.04In～15In |
|
準確度 |
0.5級 |
|
功率損耗 |
每相功率損耗不大于0.5VA |
|
過載能力 |
2倍額定電流，連續工作； 40倍額定電流，允許1s。 |
|
頻率 |
|
|
額定頻率 |
50Hz 或 60Hz |
|
頻率范圍 |
45 ~ 65Hz |
|
準確度 |
±0.1Hz |
|
開關量輸入 |
|
|
額定電壓 |
AC/DC 110V 或 AC/DC 220V 或DC 48V或DC 24V |
|
動作門檻 |
額定電壓×70% |
|
返回門檻 |
額定電壓×55% |
|
功率消耗 |
每通道功率消耗 ≤ 1W (DC220V) |
|
開關量輸出 |
|
|
機械壽命 |
≥ 10000次 |
|
接通容量 |
≥ 1000W, L / R = 40ms |
|
導通電流（連續） |
≥ 5A |
|
導通電流（短時200ms） |
≥ 30A |
|
斷開容量 |
≥ 30W, L/R = 40ms |
| 命名 | 類型 | 尺寸 | 時間 |
| 說明書 | 說明書 | 3.8MB | 2025.1.17 |
| 選型及報價 | 樣冊 | 2.1MB | 2026.2 |
| REACH | 報告 | 133KB | 2025.7.7 |
| RoHS | 報告 | 133KB | 2025.7.7 |
| CE | 報告 | 133KB | 2022.5.12 |
| CE | 報告 | 133KB | 2022.5.12 |
| IEC | 報告 | 607KB | 2025.8.13 |
| 電池證書CR2032 MSDS | 報告 | 133KB | 2025.1.1 |
| AM2SE-版本信息查看 | 視頻 | 3.82MB | 2020.6 |
| AM2SE-出口測試 | 視頻 | 10MB | 2020.6 |
| AM2SE-電流電壓校準 | 視頻 | 11.1MB | 2020.6 |
| AM2SE-電能清零 | 視頻 | 20MB | 2020.6 |
| AM2SE-定值設置 | 視頻 | 18MB | 2020.6 |
| AM2SE-邏輯燒錄 | 視頻 | 7MB | 2020.6 |
| AM2SE-燒錄底層 | 視頻 | 6.8MB | 2020.6 |
| AM2SE-事件記錄查看 | 視頻 | 5.3MB | 2020.6 |
| AM2SE-遙信遙測查看 | 視頻 | 4.88MB | 2020.6 |
| AM2SE-指示燈測試 | 視頻 | 5.35MB | 2020.6 |
