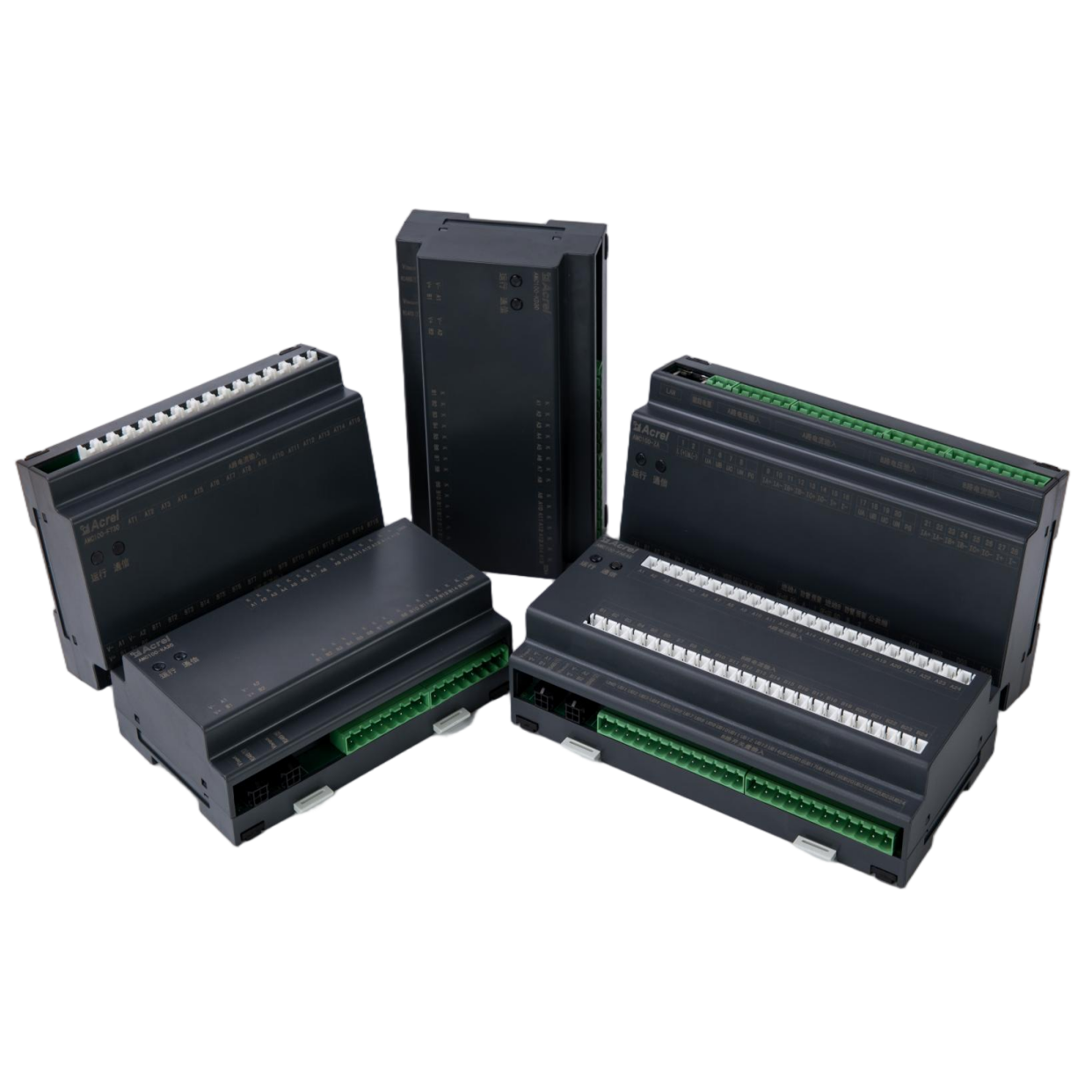

AMC100
精密配電監測裝置

  • 高效集成，節約成本

    單個出線模塊即可監測多達48路單相回路，通過模塊級聯擴展，一套系統可支持4路進線和192路出線回路監測。模塊與模塊、模塊與互感器之間采用線束插拔連接，安裝便捷。

  • 安全可靠，多重保障

    主模塊具備主備路任意一路電壓輸入即可工作的“雙保險”功能。出線模塊支持按相分組間隔接線，從物理層面有效避免相間短路

  • 功能豐富，精準監控

    具備實時監測、越限報警、事件記錄、操作記錄、虛擬電表、報警分級等功能。

  • 靈活配置，適應性強

    電流互感器多樣化，支持底部螺絲固定、導軌安裝和免一次線穿孔。單模塊支持用戶自設定采集模式，支持切換采集單雙段母線

功能簡介


安科瑞AMC100系列是為數據中心末端電源精密配電柜（列頭柜）量身定制的完整監控解決方案，可以實時在線監測和顯示列頭柜的所有進出線回路的電力參數和開關狀態等信息，并將數據上傳至動環監控系統。該解決方案覆蓋交流（AC220V）及直流（DC-48V/240V/336V）系統，以優秀性能和靈活配置特點解決傳統監控方案在成本、體積、安裝等方面的痛點。

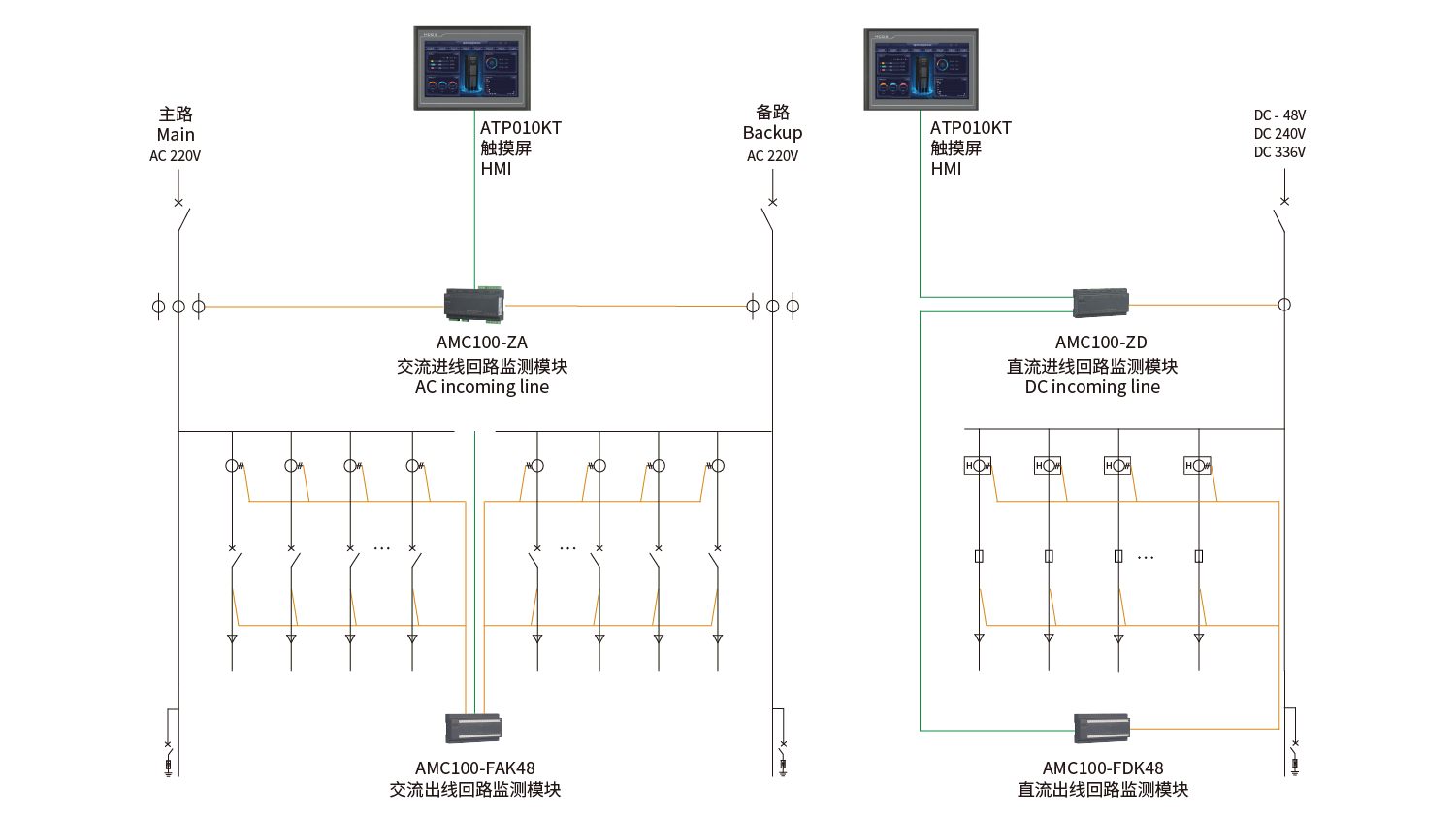

應用場景

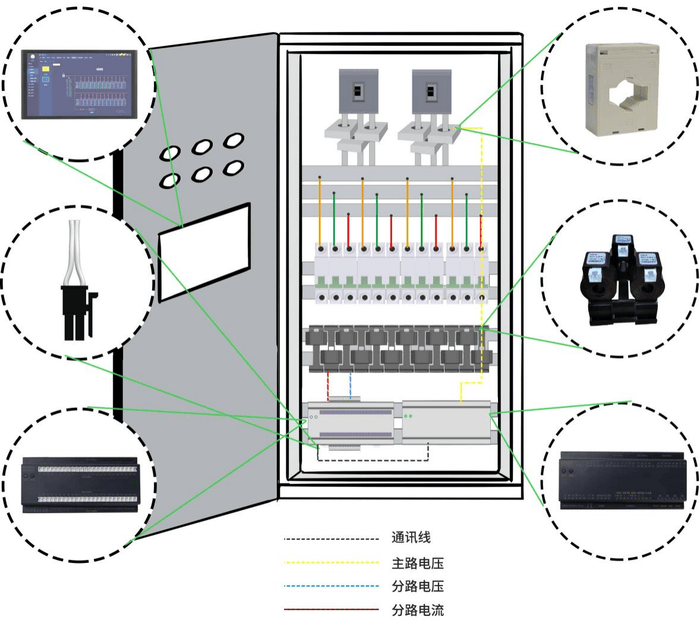

技術參數 安裝示意 下載中心

交流進線監測模塊

儀表型號 AMC100-ZA（-P24）
測量參數 電壓、電流、頻率、有功功率、無功功率、功率因數、有功電能、無功電能、零地電壓、漏電流和零序電流、總諧波含量（THD）、2-63 次諧波、電流電壓不平衡度、環境溫濕度
母線電壓 額定 220VAC
測量范圍 ±20%
過載 瞬時電壓 2 倍/秒
電流進線回路 額定 二次 5A
范圍 0～6A
過載 持續 1.2 倍、瞬時 10 倍/秒
溫濕度 溫度范圍 -40℃～+99℃
濕度范圍 20%～90%
輸入頻率 交流45～65Hz
測量精度 進線 電壓/電流 0.2 級，有功功率/電能 0.5 級，無功功率/電能 1 級
溫度 ±1℃
濕度 ±5%
輔助電源 AMC100-ZA：信號取電（≤15W）
AMC100-ZA-P24：DC 12-24V獨立電源供電
環境 溫度 工作：-15℃～55℃ 貯存：-25℃～70℃
濕度 相對濕度≤93%
海拔 ≤2500m
開關量輸出 4 路 3A 250VAC/3A 30VDC
開關量輸入 8 路干節點
通訊 1路隔離RS485/Modbus-RTU到后臺系統
1路RS485/Modbus-RTU到觸摸屏
1路RS485/Modbus-RTU連接下行模塊
可選1路以太網通訊功能
安裝方式 DIN35mm 導軌或底板式安裝
防護等級 IP20
安全性 絕緣 所有端子與外殼導電件之間的絕緣電阻不低于 100MΩ
電磁兼容性 抗靜電干擾 4 級
抗電快速瞬變脈沖群 3 級
抗浪涌干擾 4 級
抗射頻電磁場輻射 3 級

交流出線監測模塊

儀表型號 AMC100-FAK30/FA30，AMC100-FAK48/FA48
測量參數 30/48單相回路或者10/16三相回路的電壓、電流、頻率、有功功率、無功功率、功率因數、有功電能、無功電能、開關量狀態（FAK具備）、總電流諧波
母線電壓 額定 220VAC
測量范圍 ±20%
過載 瞬時電壓 2 倍/秒
電流回路 額定 50mA
范圍 0.125～60mA
過載 持續 1.2 倍、瞬時 10 倍/秒
輸入頻率 交流45～65Hz
測量精度 出線 電壓/電流/有功功率/有功電能 0.5 級，無功功率/無功電能 1 級
輔助電源 由 AMC100-ZA 供電，單獨使用時DC 12-24V供電
環境 溫度 工作：-15℃～55℃ 貯存：-25℃～70℃
濕度 相對濕度≤93%
海拔 ≤2500m
通訊 RS485/Modbus-RTU
安裝方式 DIN35mm 導軌或底板式安裝
防護等級 IP20
安全性 絕緣 所有端子與外殼導電件之間的絕緣電阻不低于 100MΩ
電磁兼容性 抗靜電干擾 4 級
抗射頻電磁場輻射 3 級

直流進線監測模塊

儀表型號 AMC100-ZD（-P24）
測量參數 電壓、電流、功率、電能、環境溫濕度
母線電壓 額定 -48VDC,240VDC,336VDC
測量范圍 ±20%
過載 瞬時電壓 2 倍/秒
電流進線回路 額定 5V（霍爾傳感器，由 AMC100-ZD 供電±12V）
過載 持續 1.2 倍、瞬時 10 倍/秒
溫濕度 溫度范圍 -40℃～+99℃
  濕度范圍 20%～90%
測量精度 進線 電壓/電流 0.5 級，功率/電能 1 級
溫度 ±1℃
濕度 ±5%
輔助電源 AMC100-ZD：信號取電（≤15W）
AMC100-ZD-P24：DC 12-24V獨立電源供電

環境		 溫度 工作：-15℃～55℃ 貯存：-25℃～70℃
濕度 相對濕度≤93%
海拔 ≤2500m
開關量輸出 4 路  3A 250VAC /3A 30VDC
開關量輸入 8 路干節點
通訊 1路隔離RS485/Modbus-RTU到后臺系統
1路RS485/Modbus-RTU到觸摸屏
1路RS485/Modbus-RTU連接下行模塊
可選1路以太網通訊功能
安裝方式 DIN35mm 導軌或底板式安裝
防護等級 IP20
安全性 絕緣 所有端子與外殼導電件之間的絕緣電阻不低于 100MΩ
電磁兼容性 抗靜電干擾 4 級
抗電快速瞬變脈沖群 3 級
抗浪涌干擾 4 級
抗射頻電磁場輻射 3 級

直流出線監測模塊

儀表型號 AMC100-FDK30/FD30，AMC100-FDK48/FD48
測量參數 30/48回路電壓、電流、功率、電能、開關量狀態（FDK具備）
母線電壓 額定 -48VDC,240VDC,336VDC
測量范圍 ±20%
過載 瞬時電壓 2 倍/秒
電流回路 額定 5V（霍爾傳感器，需外部電源供電±12V或±15V）
范圍
過載 持續 1.2 倍、瞬時 10 倍/秒
測量精度 出線 電壓/電流 0.5 級，功率/電能 1 級
輔助電源 由 AMC100-ZD 供電；單獨使用時DC 12-24V供電
環境 溫度 工作：-15℃～55℃ 貯存：-25℃～70℃
濕度 相對濕度≤93%
海拔 ≤2500m
通訊 RS485/Modbus-RTU
安裝方式 DIN35mm 導軌或底板式安裝
防護等級 IP20
安全性 絕緣 所有端子與外殼導電件之間的絕緣電阻不低于 100MΩ
電磁兼容性 抗靜電干擾 4 級
抗射頻電磁場輻射 3 級

開關量模塊

儀表型號 AMC100-KA30/KD30 AMC100-KA48/KD48
輔助電源 由 AMC100-ZA 供電，單獨使用時DC 12-24V供電
環境 溫度 工作：-15℃～55℃ 貯存：-25℃～70℃
濕度 相對濕度≤93%
海拔 ≤2500m
開關量輸入 30 路濕節點（KA30，母線電壓） 48 路濕節點（KA48，母線電壓）
30 路干節點（KD30） 48 路干節點（KD48）
通訊 RS485/Modbus-RTU
安裝方式 DIN35mm 導軌或底板式安裝
防護等級 IP20
安全性 絕緣 所有端子與外殼導電件之間的絕緣電阻不低于 100MΩ
電磁兼容性 抗靜電干擾 4 級
抗射頻電磁場輻射 3 級

測溫模塊

儀表型號 AMC100-FT30 AMC100-FT48
輔助電源 由 AMC100-ZA 供電，單獨使用時DC 12-24V供電
環境 溫度 工作：-15℃～55℃ 貯存：-25℃～70℃
濕度 相對濕度≤93%
海拔 ≤2500m
溫度輸入 30 路NTC測溫 48 路NTC測溫
B值4150 R25=50kΩ B值4150 R25=50kΩ
通訊 RS485/Modbus-RTU
安裝方式 DIN35mm 導軌或底板式安裝
防護等級 IP20
安全性 絕緣 所有端子與外殼導電件之間的絕緣電阻不低于 100MΩ
電磁兼容性 抗靜電干擾 4 級
抗射頻電磁場輻射 3 級

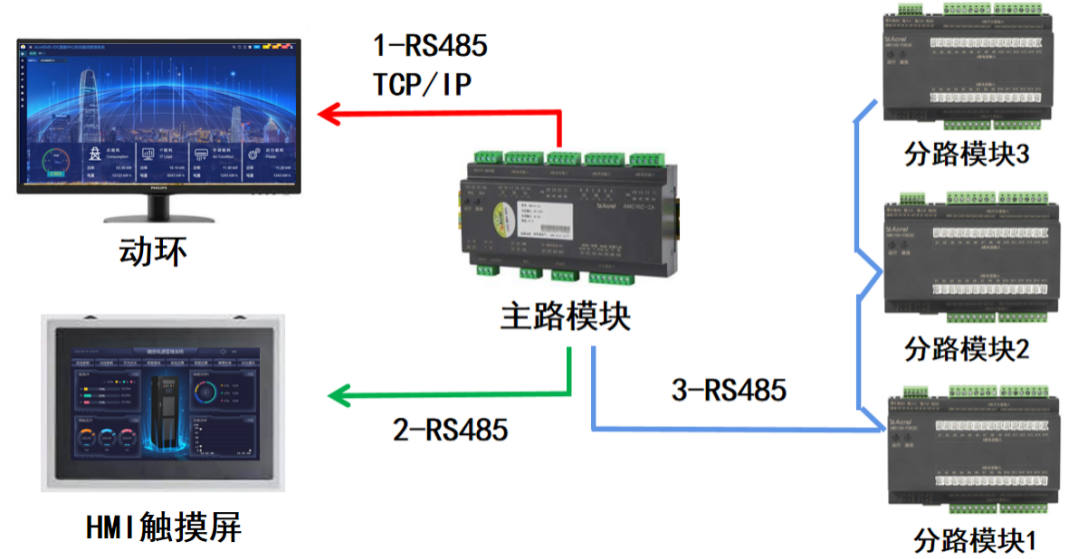

1、組網拓撲圖

2、尺寸圖

AMC100-ZA、AMC100-FA□48、AMC100-K□48、AMC100-FT48、AMC100-ZD、AMC100-FD□48
AMC100-FA30、AMC100-K□30、AMC100-FT30、AMC100-FD□30
命名 類型 尺寸 時間
458 AMC100交流精密配電監控裝置安裝使用說明書 說明書 1MB 2023.9.4
459 AMC100交流精密配電監控系統安裝使用說明書 說明書 2.6MB 2023.9.5
457 AMC100直流精密配電監控裝置安裝使用說明書 說明書 1.8MB 2023.9.4
461 AMC100直流精密配電監控系統安裝使用說明書 說明書 2.6MB 2023.9.4
選型及報價 樣冊 534KB 2025.8
CE-EMC 報告 1.3MB 2024.5.14
CE-LVD 報告 1MB 2024.5.20
??
