APM5
多功能儀表

  • 高精度測量

    有功電能0.5s級（C級）/0.2s級（D級）

  • 豐富的電能質量功能

    故障錄波、閃變、間諧波

  • 多種通訊方式

    RS485、以太網、4G、Wifi、Lora

  • 輔助功能靈活選配

    開關量、模擬量、測溫、漏電

功能簡介


APM5系列多功能儀表具有全電量測量、電能統計、電能質量分析（包括諧波、間諧波、閃變）、故障錄波功能(包括電壓暫升暫降中斷、沖擊電流等記錄)、事件記錄功能及網絡通訊等功能，主要用于電網供電質量的綜合監控。該系列儀表配有功能豐富的 DI/DO 模塊、AO 模塊、無線通訊模塊、漏電測溫模塊，可以靈活實現電氣回路全電量測量及開關狀態監控。廣泛應用于工業和各個關鍵電力應用場合、監測配電設備運營效益。

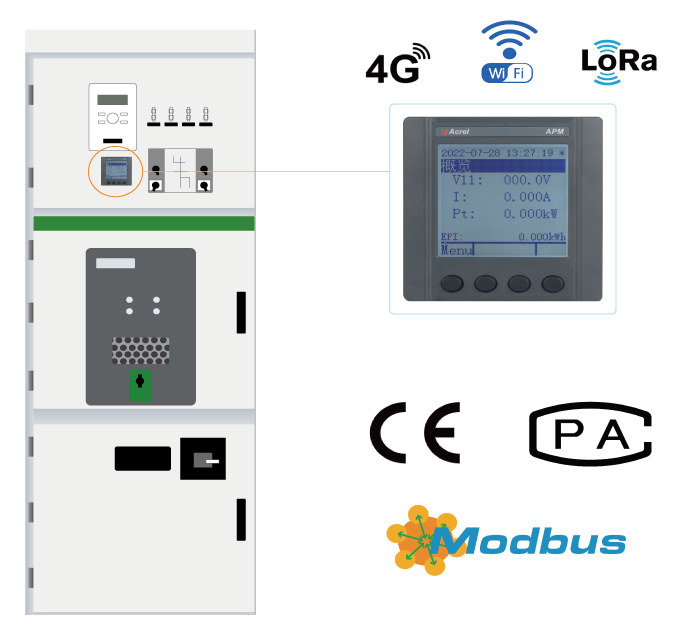

應用場景


技術參數 安裝示意 下載中心
項目 性能參數
顯示 顯示方式 點陣液晶； 中英文切換
分辨率 128*128(510：47*39，520：62*58)
背光 白色LED
可視區域 72外形：38mm*46mm(1.78寸 / 2.3英寸)；
96外形：56mm*60mm(2.46寸 / 3.2英寸)；
信號 網絡 三相三線、三相四線，詳見接線圖；
頻率 45～65Hz；
電壓 額定值：AC 3*57.7/100V、AC 3*63.5/110V、AC 3*230/400V、AC 3*400/690V（僅96外形)；
過負荷：1.2 倍額定值(連續)；2 倍額定值/1 秒；
功耗：＜ 0.5VA(每路)；
電流 額定值：AC 3x 1 (1.2) A、AC 3x5(6)A；
過負荷：1.2 倍額定值(連續)；10倍額定值/1 秒；
功耗：＜ 0.5VA(每路)；
測量精度 電壓、電流 IEC 61557-12   0.2%
電壓諧波、電流諧波 IEC 61557-12   1%
頻率 IEC 61557-12   ±0.02Hz
有功功率 IEC 61557-12   0.5%
無功功率 IEC 61557-12   1%
有功電能 0.5S級  GB/T 17215.321-2008
C級    GB/T 17215.321.2021
（選配S時，精度為0.2S級）
0.2S級  GB/T 17215.321-2008
D級    GB/T 17215.321.2021
（當使用儀表自帶2次互感器時，精度為1級）
1級    GB/T 17215.321-2008
B級    GB/T 17215.321.2021
無功電能 IEC 62053-24   2級
電能質量（僅選配S時有） 錄波 20個波形，前后各10個波；
波形捕捉 每個波形128個周期點存儲；
開關量輸入 干接點輸入，內置電源；
響應時間：小于300ms
繼電器輸出 觸點類型：常開觸點；
觸點容量：AC 250V/3A  DC 30V/3A；
電能脈沖輸出 輸出方式：集電極開路的光耦脈沖；
脈沖常數：10000imp/kWh（默認）；
通訊 RS485接口/Modbus-RTU協議和DLT645規約；
RJ45接口(以太網)/Modbus-TCP協議；
無線接口
電源 工作范圍：AC 85V～265V； DC100V～350V
功耗：功耗≤15VA；
安全性 工頻耐壓 外殼與輔助電源、各輸入、輸出端子組之間的工頻耐壓為AC 4kV/1min；
輔助電源與各輸入端子、各輸出端子組之間的工頻耐壓為AC 2kV/1min；
電壓輸入與其他輸入輸出端子組之間的工頻耐壓為AC 2kV/1min；
電流輸入與其他輸入輸出端子組之間的工頻耐壓為AC 2kV/1min；
繼電器輸出與其他輸入輸出端子組之間的工頻耐壓為AC 2kV/1min；
開關量輸入、通訊、模擬量輸出、脈沖輸出各端子組之間的工頻耐壓為AC 1kV/1min；
絕緣電阻 輸入、輸出端對機殼>100MΩ；
電磁兼容 符合IEC 61000標準(4級)；
環境 工作溫度：-25℃～+65℃；儲存溫度：-40℃～+80℃；
相對濕度：≤95% 不結露；海拔高度：≤2500m；
防護等級 顯示面板IP54；
執行標準 IEC 60068-2-1 Environmental Testing-Part 2-1:Tests Test A:Cold IDA
IEC 60068-2-2 Environmental Testing Part 2-2:Tests Test B:Dry heat
IEC 60068-2-30 Environmental Testing Part 2-30:Tests Test Db:Damp heat，cyclic (12+12h)
IEC 61000-4 Electromagnetic compatibility-Testing and measurement techniques
IEC 61557-12 Electrical safety in low voltage distribution systems up to 1 000V a.c. and 1 500V d.c –Equipment for testing， measuring or monitoring of protective measures — Part12：Performances measuring and monitoring devices(PMD)
IEC 62053-22 Electricity metering equipment (a.c.)-Particular requirements - Part22:Static meter for active energy(class 0.2S and 0.5S)
IEC 62053-24 Electricity metering equipment (a.c.)-Particular requirements - Part24:Static meter for reactive energy at fundamental frequency (classes 0.5S 1S and 1)

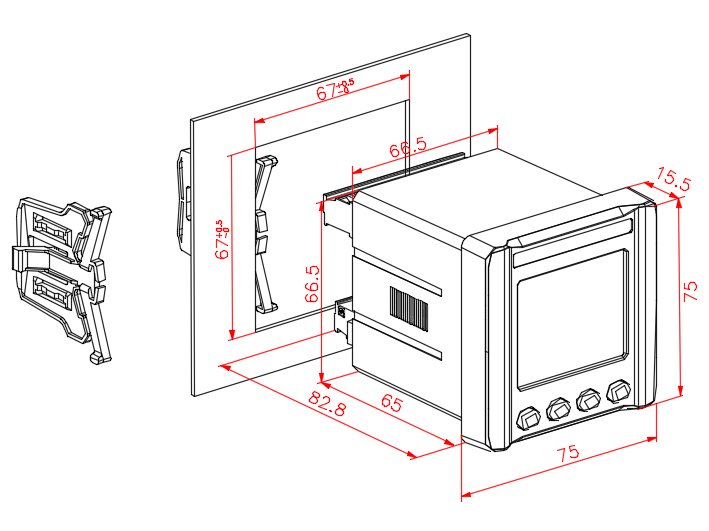

APM510

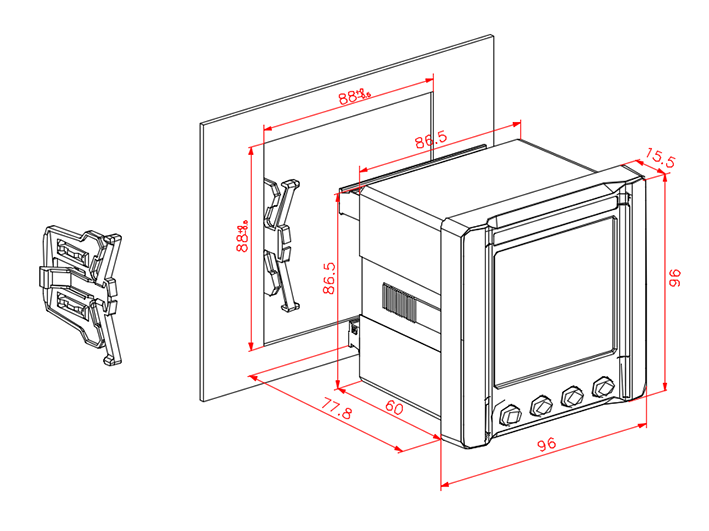

APM520
命名 類型 尺寸 時間
說明書 說明書 2MB 2025.9.22
選型及報價 樣冊 2.38MB 2025.8
CE-EMC 報告 556KB 2022.10.28
CE-LVD 報告 574KB 2022.10.28
CPA 報告 278KB 2023.12.29
??
