AMB100/110-A
交流母線槽配電監測裝置

  • 多樣化規格配置

    監控模塊具備2P和4P兩種外形尺寸，支持1/2/3/4回路四種型號，可以滿足不同功率密度的小母線監控需求

  • 人性化接口設計

    互感器/溫度傳感器采用防呆插拔式接口，易安裝，免出錯

  • 智能化可視管理

    按母線和按機柜可視化可操作方式顯示

  • 主動式安全防護

    豐富的可編程報警配置，一旦異常及時發出聲光報警

功能簡介


AMB100系列母線槽監控模塊是針對母線槽配電監測設計的產品，尤其適用于是數據中心小母線。模塊集成了常規電壓電流功率等參數的測量、電能計量以及插腳溫度監測等功能，采用Modbus-RTU協議將監測數據上傳至觸摸屏進行集中監控管理，保證系統安全可靠運行。

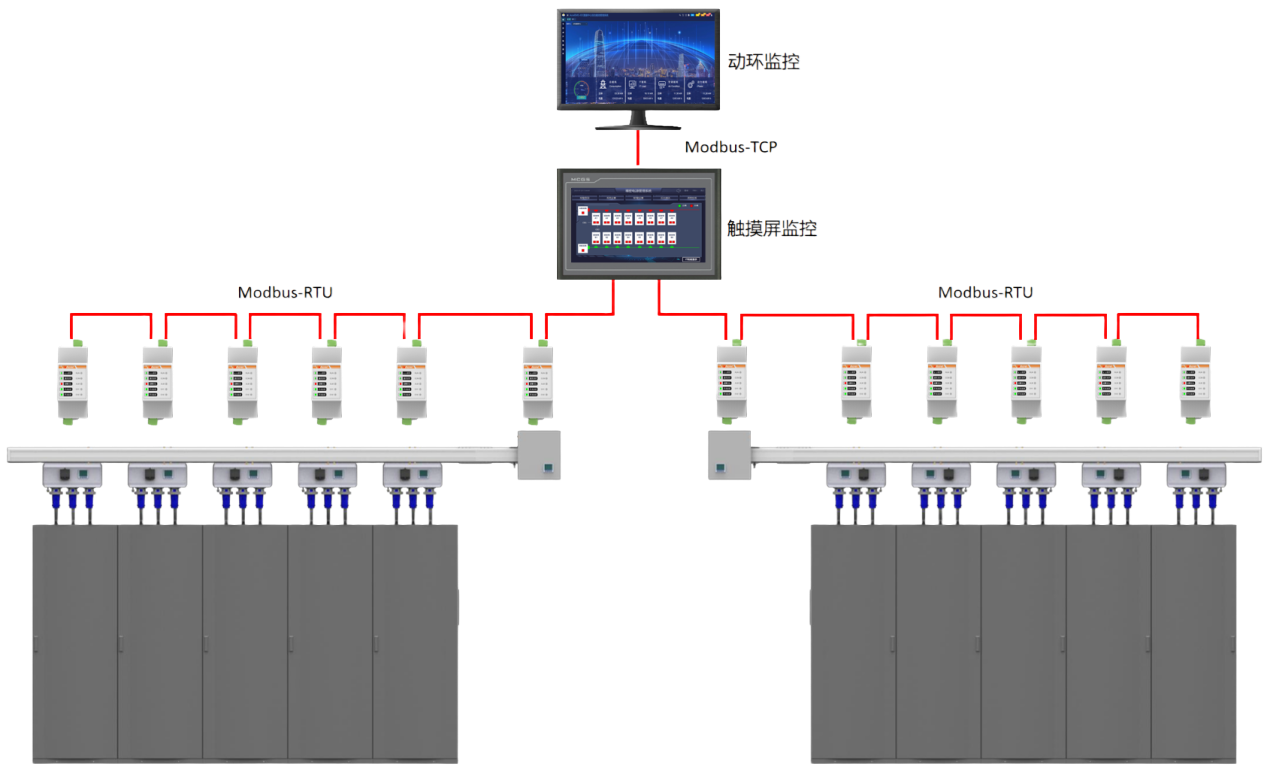

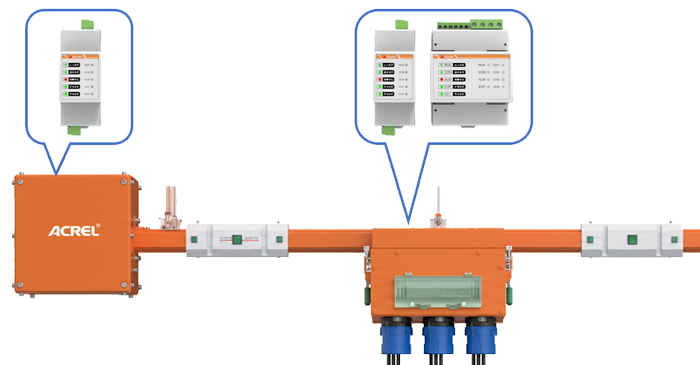

應用場景


技術參數 安裝示意 下載中心

型號

AMB100-A-1S/2S/3S/4S

輸入

電壓

頻率：45～65Hz；

額定值：AC 3×220V/380V；

過負荷：1.2 倍額定值（連續）；2 倍額定值/1 秒；

功耗：≤ 0.5VA（每路）；

電流

50mA（搭配外置電流傳感器）

過負荷：1.2 倍額定值（連續）；10倍額定值/1 秒;

功耗：≤ 0.5VA（每路）；

測量精度

頻率0.05Hz、電壓電流0.5級、有功電能1級、無功電能2級；

2～31次諧波精度：±1%；

功能

基本功能

監測1/2/3/4路三相電壓、電流、功率、需量、復費率電能、功率因數、相角、不平衡度、諧波等參數，RS485通訊；

通訊

1路RS485接口、Modbus-RTU協議

開關量輸入

4路有源濕接點輸入（220VAC）

開關量輸出

1路繼電器常開觸點輸出，觸點容量AC250V/3A 、DC 30V/3A

輔助電源

AC/DC 85～265V，功耗≤10VA；

絕緣電阻

>100MΩ

環境

溫度

工作溫度：-20℃～+60℃； 儲存溫度：-40℃～+70℃；

濕度

相對濕度：≤95% 不結露

海拔

海拔高度：≤2500m；

防護等級

IP20
命名 類型 尺寸 時間
354 AMB智能母線交流監控裝置安裝使用說明書 說明書 1MB 2023.8.18
367 AMB智能小母線管理系統（觸摸屏）-交流直流安裝使用說明書 說明書 3.7MB 2022.5.20
630 AMB100-A-XS導軌式多回路電力儀表安裝使用說明書 說明書 358KB 2025.8.13
選型及報價 樣冊 1.3MB 2025.8
??
