ARB4
弧光保護裝置
  • 適合中高壓出線柜電纜室、低壓電容補償柜等單柜應用
  • 弧光故障點定位
  • 弧光單判據、弧光電流雙判據可選
  • 弧光動作門檻值和電流、電壓定值可自由整定
  • 弧光保護裝置實時自檢
  • 弧光傳感器及光纖實時自檢
  • 支持Modbus,IEC 60870-5-103等通訊協議

功能簡介



ARB4系列弧光保護裝置集保護、測量、監視、控制、通訊、故障錄波、事件記錄等多種功能于一體,實時監測弧光信號、保護電流或電壓信號。

裝置硬件采用一體化設計(內部集成了電源模塊、CPU模塊、弧光采集模塊、電流電壓采集模塊、開入開出模塊、通訊模塊等硬件電路);軟件配以專門的保護算法,保護實現方式靈活,抗干擾性能強,可靠性高。

應用場景



功能配置


中高壓出線柜電纜室弧光保護+母線弧光保護
低壓電容補償柜弧光保護+低壓母線弧光保護

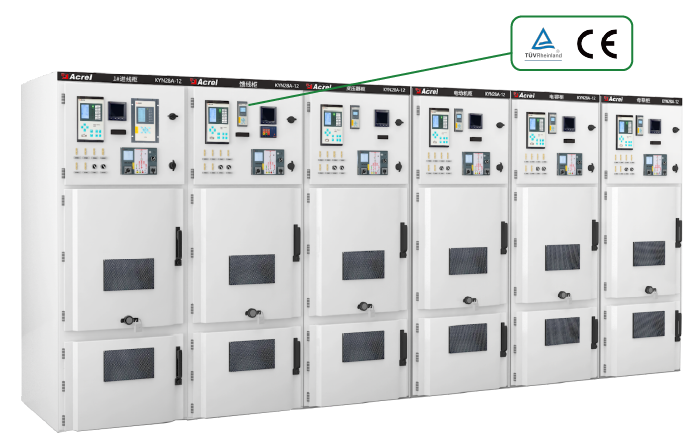

0.4kV~35kV中低壓開關柜弧光保護

技術參數 安裝示意 下載中心
主要功能 ARB4-A1 ARB4-A2 ARB4-A3
硬件資源 弧光傳感器信號采集通道 1 2 3
電流采集通道 4路電流通道(3路相電流+1路零序電流)
電壓采集通道 3路電壓通道(3路零序電壓)
開入量采集通道 8路
繼電器輸出 5路常開出口
1路RS485接口或1路B碼對時接口
保護功能 弧光保護 弧光單判據
弧光與電流雙判據
弧光與零序電壓雙判據
弧光監測及故障點定位
裝置、傳感器及光纖實時自檢
失靈保護
CT斷線監測
非電量保護
檢修狀態閉鎖
故障錄波
通信規約 Modbus
IEC103
IRIG-B
注:■ 表示標準功能,○ 表示可選功能;RS485端口與B碼對時端口復用,二選一。
命名 類型 尺寸 時間
說明書 說明書 5.6MB 2025.2.25
ARB弧光保護樣本 樣冊 6MB 2024.10
選型及報價 樣冊 729KB 2025.8
CE-EMC 證書 1.7MB 2025.12.2
CE-LVD 證書 1.4MB 2025.8.19
斷路器室弧光傳感器安裝示意 視頻 4MB 2025.8
母線室弧光傳感器安裝示意 視頻 3.65MB 2025.8
電纜室弧光傳感器安裝示意 視頻 3.4MB 2025.8
??
