ASD500
開關柜智能操控裝置
  • 適用于中置柜/手車柜/固定柜/環網柜等多種開關柜;
  • 一次動態模擬圖液晶彩屏顯示;
  • 高壓帶電顯示及核相;
  • 自動溫濕度控制;加熱回路故障告警;
  • 分合閘回路完好指示;分合閘回路電壓測量;
  • 預分預合閃光指示;
  • 多達12點電氣節點無線測溫及告警;
  • 人體感應自動照明;智能語音防誤提示;
  • U/I/P/Q/Ep/Eq等全電參數測量;
  • 開關柜局放監測;
  • 2路4-20mA輸出;
  • 1路IRIG-B對時接口;
  • 2路RS485及1路以太網通訊接口

功能簡介


ASD500 開關柜綜合測控裝置用于 3~35kV 戶內開關柜,適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。具有一次回路模擬圖及開關狀態指示,高壓帶電顯示及核相,自動溫濕度控制,加熱回路故障告警,分合閘回路完好指示、分合閘回路電壓測量、預分預合閃光指示、電氣節點無線測溫,人體感應自動照明,語音提示,電參數測量,局放監測,RS485 及以太網通訊接口等眾多功能,集操作、顯示于一體。

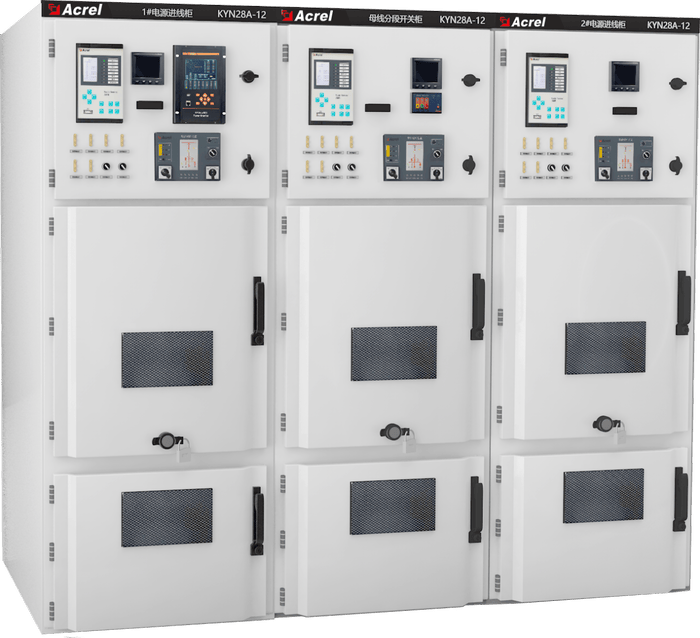

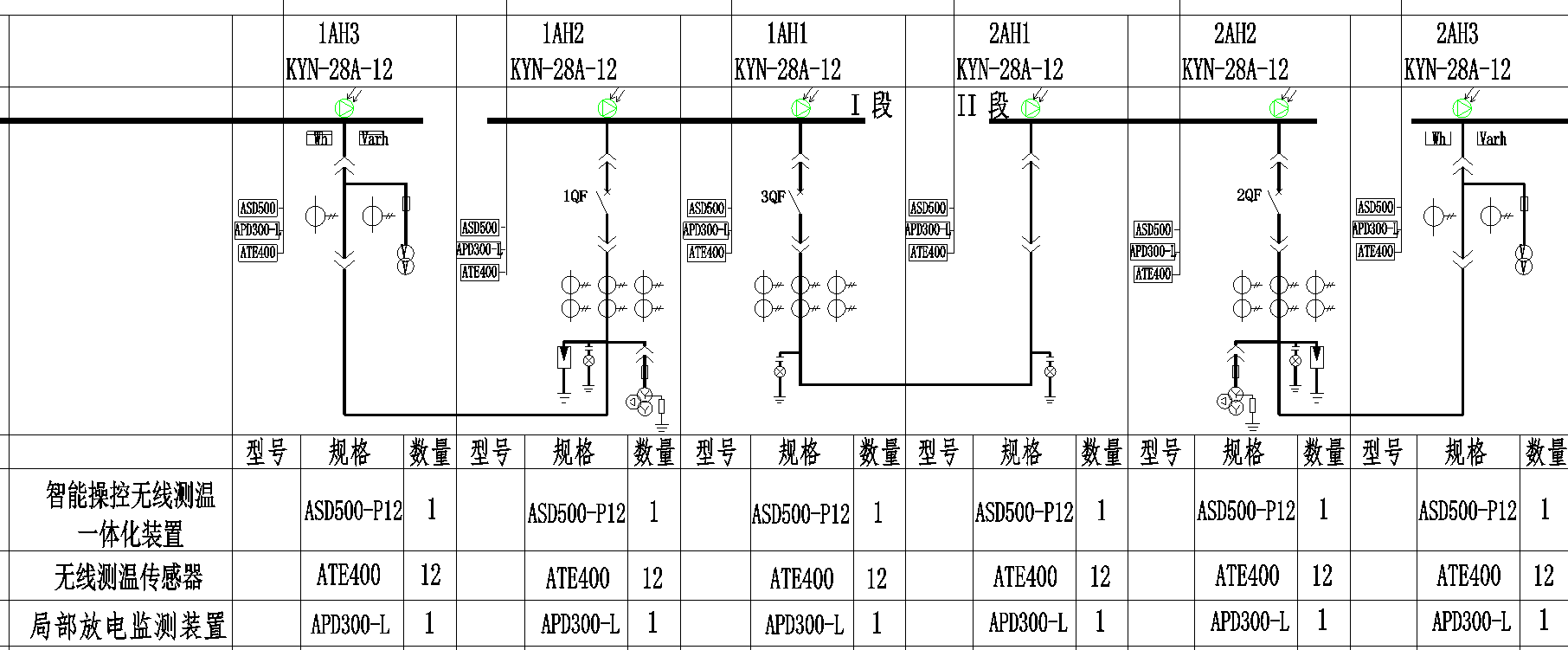

應用場景

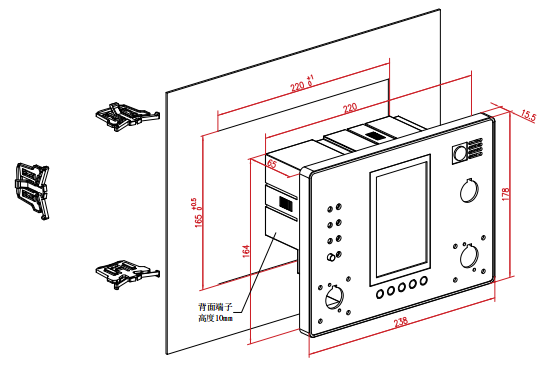

技術參數 安裝示意 下載中心
項目 指標
ASD500
額定輸入 接線方式 3P3L或3P4L
電壓 100V
電流 5A
頻率 50Hz
準確度 電流、電壓 0.5級
有功功率、無功功率
電能
分合閘回路電壓 1級
環境溫度 ±1℃
相對濕度 ±3%
裝置工作電源 AC 85~265V,DC 100~300V
功耗 輔助電源 ≤8VA
電壓輸入 ≤0.5VA
電流輸入 ≤1VA
通訊 協議 MODBUS-RTU、MODBUS-TCP
波特率(bps) 2400、4800、9600、19200
無線測溫 測溫范圍 -50℃~+125℃
測溫精度 ±1℃
傳感器電池壽命 ≥5年(25℃)
傳感器啟動電流 ≥5A
環境要求 工作溫度 -10℃~55℃
相對濕度 ≤95%
平均無故障工作時間 ≥50000小時
正面
開孔
命名 類型 尺寸 時間
說明書 說明書 5MB 2025.8.21
選型及報價 樣冊 1MB 2025.8
CE 報告 87KB 2024.11.7
ASD500綁定ATE 200 視頻 9MB 2023.2
ASD500綁定ATE400 視頻 11MB 2023.2
ASD500關閉帶電語音提示 視頻 4MB 2023.2
ASD500手動加熱及狀態查看 視頻 11MB 2023.2
ASD500修改DI和指示燈關聯配置 視頻 6MB 2023.2
ASD500修改接線方式及變比 視頻 8MB 2023.2
ASD500修改通信地址及波特率 視頻 7MB 2023.2
ASD500修改溫濕度定值 視頻 15MB 2023.2
ASD500以太網通信設置 視頻 4MB 2023.2
ASD500中文切換英文以及英文切換中文 視頻 7MB 2023.2
ASD串口升級 視頻 10MB 2023.2
??
