AMB100/110-D
直流母線槽配電監測裝置

  • 多樣化規格配置

    適用于DC -48/240/336V不同母線電壓，最大3路直流回路配電監控

  • 人性化接口設計

    互感器及通訊采用防呆插拔式接口，易安裝，免出錯

  • 智能化可視管理

    按母線和按機柜可視化可操作方式顯示

  • 主動式安全防護

    豐富的可編程報警配置，一旦異常及時發出聲光報警

功能簡介


AMB100系列母線槽監控模塊是針對母線槽配電監測設計的產品，尤其適用于是數據中心小母線。模塊集成了常規電壓電流功率等參數的測量、電能計量以及插腳溫度監測等功能，采用Modbus-RTU協議將監測數據上傳至觸摸屏進行集中監控管理，保證系統安全可靠運行。

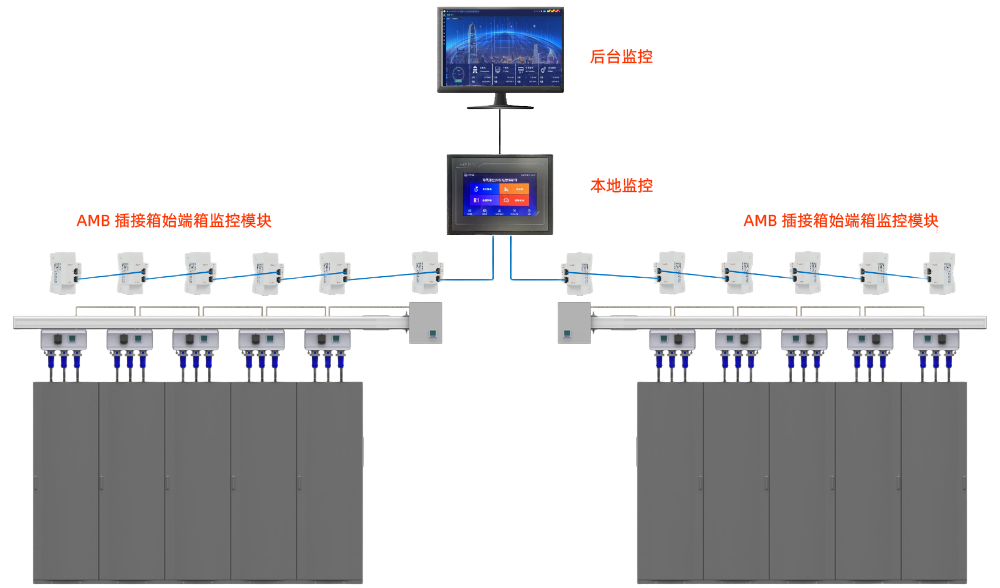

應用場景

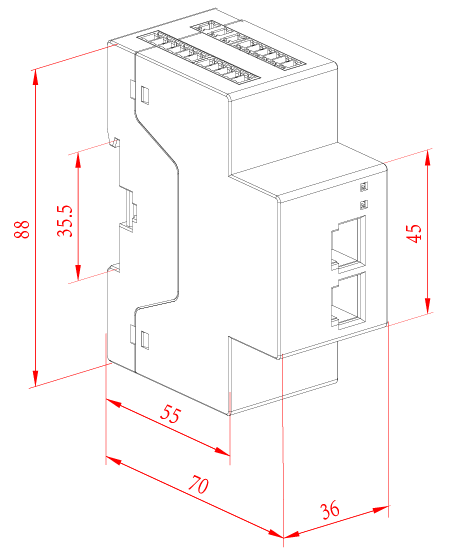

技術參數 安裝示意 下載中心
項目 技術指標
電壓 額定 -48VDC,240VDC,336VDC
過載 持續1.2倍、瞬時電壓2倍/秒
電流 額定 5V（外部霍爾傳感器接入）
過載 持續1.2倍、瞬時10倍/秒
測量精度 電壓/電流0.5級，功率/電能1.0級
輔助電源 獨立電源接口供電，輸入電壓跟隨母線電壓
功能 溫度 -20℃～150℃
漏電流 1路漏電流輸入，DC 5V
開關量輸入 4路干接點輸入
開關量輸出 2路繼電器輸出，觸點容量3A/30VDC，3A/250VDC
通訊 RS485/Modbus-RTU協議
安裝方式 DIN35mm導軌安裝
防護等級 IP20
環境 溫度/濕度/海拔 工作溫度：-20℃～+60℃
貯存溫度：-25℃～+70℃
相對濕度：≤93%
海拔高度：≤2500m
安全性 絕緣 所有端子與外殼導電件之間的絕緣電阻不低于100MΩ
耐壓 電壓電流信號輸入，繼電器輸出，RS485 通訊，開關量輸入兩兩之間應AC2kV 1min，泄露電流應小于2mA，無擊穿或閃絡現象。
電磁兼容 抗靜電干擾 4級
抗射頻電磁場輻射 3級
抗電快速瞬變脈沖群 4級
抗浪涌干擾 4級
命名 類型 尺寸 時間
355 AMB智能母線直流監控裝置 安裝使用說明書 說明書 1MB 2023.1.30
367 AMB智能小母線管理系統（觸摸屏）-交流直流安裝使用說明書 說明書 3.7MB 2022.5.20
選型及報價 樣冊 1.3MB 2025.8
??
