APM8
多功能儀表

  • 高精度測量

    有功電能0.5s級（C級）/0.2s級（D級）

  • 超大存儲功能

    8G SD卡存儲電參量

  • 多種通訊方式

    RS485、以太網、Profibus、Profinet

  • 靈活的組合方式

    主體+模塊組合（通訊模塊、功能模塊、存儲模塊）

功能簡介


APM8系列多功能表具有全電量測量、電能統計、電能質量分析、錄波功能、事件記錄功能(包括電壓暫升暫降中斷、沖擊電流等記錄)及網絡通訊等功能，主要用于電網供電質量的綜合監控。該系列儀表采用模塊化設計，配合功能豐富的外部DI/DO模塊、AI/AO模塊、TF 卡事件記錄模塊、網絡通訊模塊，可以靈活實現電氣回路全電量測量及開關狀態監控，雙RS485和以太網接口配合可實現RS485主站數據抄送，省去數據交換機。PROFIBUS-DP接口可以實現高速數據傳輸及組網功能。廣泛應用于工業和各個關鍵電力應用場合、監測配電設備運營效益。

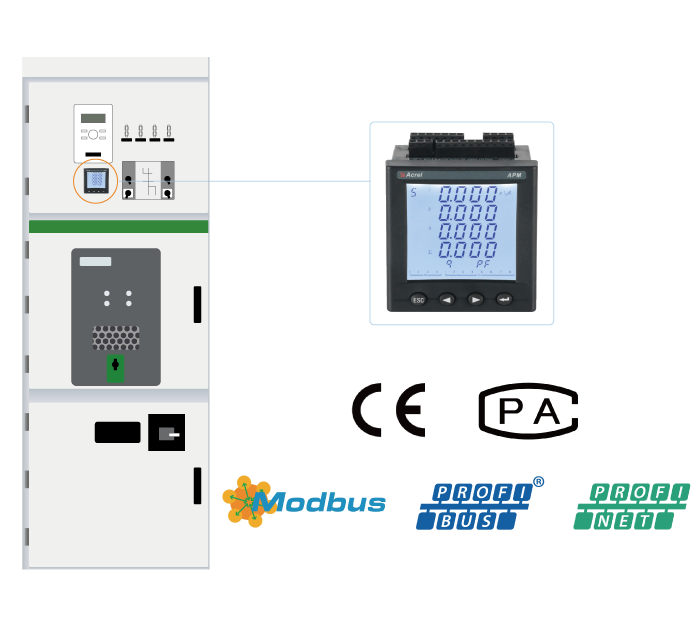

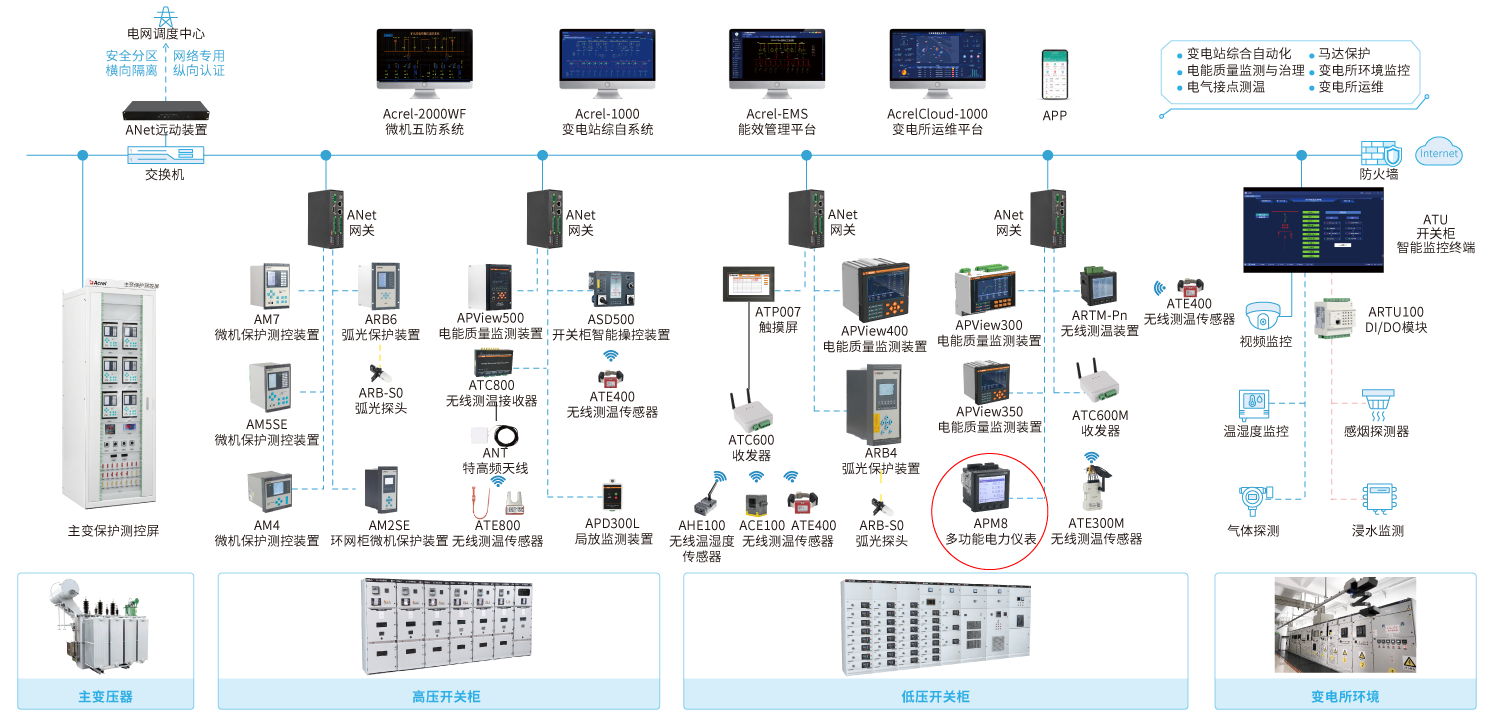

應用場景

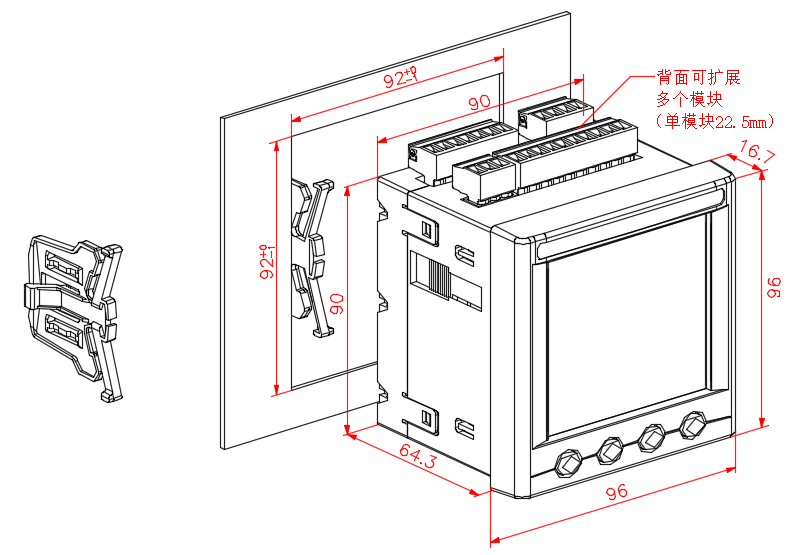

技術參數 安裝示意 下載中心
項目 性能參數
顯示 顯示方式 段碼/點陣液晶；
信號 網絡 三相三線、三相四線，詳見接線圖；
頻率 45～65Hz；
電壓 額定值：AC 3*57.7/100V、AC 3*63.5/110V、AC 3*230/400V、AC 3*400/690V；電壓輸入端子上690V直連（L-L）
過負荷：1.2 倍額定值(連續)；2 倍額定值/1 秒；
功耗：＜ 0.5VA(每路)；
電流 額定值：AC 3x 1 (1.2) A、AC 3x5(6)A，支持2.5平方線接入；
過負荷：1.2 倍額定值(連續)；10倍額定值/1 秒；
功耗：＜ 0.5VA(每路)；
測量精度 電壓、電流 IEC 61557-12 等級0.2
電壓不平衡 IEC 61557-12 等級0.2
電壓諧波、電流諧波 IEC 61557-12 等級2
頻率 IEC 61557-12 等級0.02
有功功率 IEC 61557-12 等級0.2
無功功率 IEC 61557-12 等級1
視在功率 IEC 61557-12 等級0.2
有功電能 IEC 62053-22 - 有功電能0.2S
無功電能 IEC 62053-24 - 無功電能0.5S
電能質量 錄波 20個波形，前后各10個波
波形捕捉 每個波形128個周期點存儲；支持TF卡擴展記錄數據，需客戶手動通過Excel拉取折線圖
開關量輸入 干接點輸入，內置電源；
響應時間：小于300ms
繼電器輸出 觸點類型：主體常開觸點，模塊轉換觸點；
觸點容量：AC 250V/3A  DC 30V/3A；
電能脈沖輸出 輸出方式：集電極開路的光耦脈沖；
脈沖常數：10000imp/kWh（默認）；
模擬量輸出 DC 0～20mA、4～20mA、0～5V、1～5V輸出，精度等級0.5%，電流輸出時負載電阻≤500Ω，電壓輸出時負載電阻≥2KΩ；過負荷：1.2 倍額定值(連續);
模擬量輸入 DC 0～20mA、4～20mA、0～5V、1～5V輸入，精度等級0.5；過負荷：1.2 倍額定值(連續);
TF存儲卡 標配8G容量的TF卡，可支持32G容量的TF卡；
通訊 RS485接口/Modbus-RTU協議和DLT645規約；
Profibus-DP接口/Profibus-DP協議；
RJ45接口(以太網)/Modbus-TCP、http、DHCP等多種協議；
電源 工作范圍：AC/DC 85V～265V或者 AC/DC 115～415V(P2)，選配；
功耗：主體功耗≤15VA；
 安全性 工頻耐壓 外殼與輔助電源、各輸入、輸出端子組之間的工頻耐壓為AC 4kV/1min；
輔助電源與各輸入端子、各輸出端子組之間的工頻耐壓為AC 2kV/1min；
電壓輸入與其他輸入輸出端子組之間的工頻耐壓為AC 2kV/1min；
電流輸入與其他輸入輸出端子組之間的工頻耐壓為AC 2kV/1min；
繼電器輸出與其他輸入輸出端子組之間的工頻耐壓為AC 2kV/1min；
開關量輸入、通訊、模擬量輸出、脈沖輸出各端子組之間的工頻耐壓為AC 1kV/1min；
絕緣電阻 輸入、輸出端對機殼>100MΩ；
電磁兼容 符合IEC 61000標準(4級)；
環境 工作溫度：-25℃～+70℃；
儲存溫度：-40℃～+85℃；
相對濕度：≤75% 不結露；
海拔高度：≤2000m；
防護等級 顯示面板IP54，需配墊圈；
執行標準 IEC 60068-2-1 Environmental Testing-Part 2-1:Tests Test A:Cold IDA
IEC 60068-2-2 Environmental Testing Part 2-2:Tests Test B:Dry heat
IEC 60068-2-30 Environmental Testing Part 2-30:Tests Test Db:Damp heat，cyclic (12+12h)
IEC 61000-4 Electromagnetic compatibility-Testing and measurement techniques
IEC 61557-12 Electrical safety in low voltage distribution systems up to 1 000V a.c. and 1 500V d.c –Equipment for testing， measuring or monitoring of protective measures — Part12：Performances measuring and monitoring devices(PMD)
IEC 62053-22 Electricity metering equipment (a.c.)-Particular requirements - Part22:Static meter for active energy(class 0.2S and 0.5S)
IEC 62053-24 Electricity metering equipment (a.c.)-Particular requirements - Part24:Static meter for reactive energy at fundamental frequency (classes 0.5S 1S and 1)
命名 類型 尺寸 時間
217 APM系列網絡電力儀表說明書 說明書 6.5MB 2025.7.21
283 APM830電能質量監測儀表說明書 說明書 6.2MB 2023.7.18
選型及報價 樣冊 2.38MB 2025.8
CE-EMC 報告 556KB 2022.10.28
CE-LVD 報告 574KB 2022.10.28
CPA 報告 190KB 2022.7.12
??
