AKH-0.66/P
保護型電流互感器

  • 性能穩定，保護等級高

    性能穩定，容量大，足匝線圈

  • 阻燃外殼，使用放心

    外殼采用阻燃、耐高溫的聚碳酸酯注塑成型

  • 操作簡單，安裝方便

    產品翻蓋式設計，外形美觀，接線方便，可采用底板或母排安裝

功能簡介


AKH-0.66保護型電流互感器戶內使用，主要適用于多根母排穿越的繼電保護回路，該產品為保護系統檢測短路故障而開發，具有不同準確級和準確限值系數，可擴展為不同穿孔尺寸，廣泛應用于低壓配電保護系統

應用場景


技術參數 安裝示意 下載中心
項目 參數
一次電流測量范圍 5-6300A
二次電流輸出 5A、1A
準確級 5P級、10P級
額定工作電壓 AC 0.66kV（等效AC 0.69kV，GB/T 156-2017）
額定頻率 50-60Hz
環境溫度 -30℃~70℃
海拔高度 ≤3000m
工頻耐壓 3000V/1min 50Hz
絕緣耐熱等級 E

1、AKH-0.66/P-I 尺寸

規格型式 外形尺寸（mm） 穿孔尺寸（mm） 安裝尺寸（mm） 公差
W H D a e Φ M N L P Q
P-40I 75 95 45 42 11 31 40 57.5 57.5 49 35 ±1
P-60I 102 130 45 61.5 21 44 42 57.5 57.5 61 48
P-80I 118 140 45 82 11 52 60 57.5 57.5 71 58

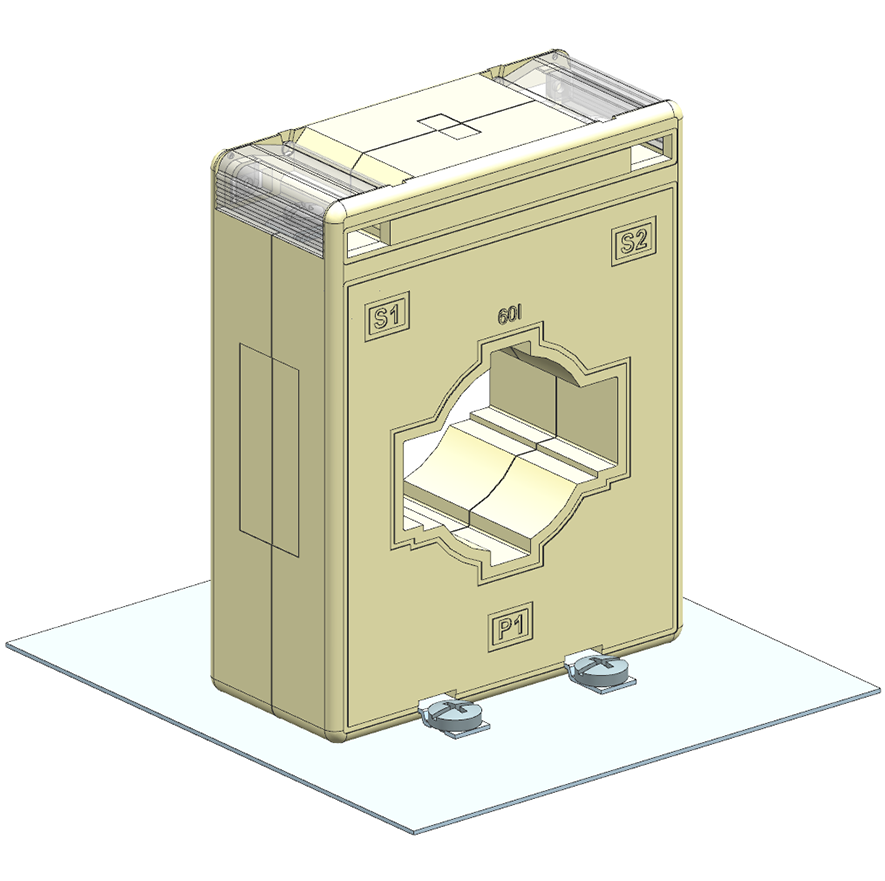

A型安裝-底板安裝
C型安裝-單片壓盤固定

2、AKH-0.66/P-II 尺寸

規格型式 外形尺寸（mm） 穿孔尺寸（mm） 安裝尺寸（mm） 公差
W H D a e M N L P Q
P-40II 79 103 45 43 31.5 48 57.5 57.5 43 28.5 ±1
P-50II 87 113 45 52 32 30 57.5 57.5 45 36
P-60II 102 125 45 61 33 42 / 57.5 50.5 41.5
P-60×50II 112 177 70 62 52 60 / 110 70 55 ±2
P-80×50II 132 177 70 82 52 80 / 110 70 55
P-100×50II 190 177 70 102 52 139 / 110 70 55
P-120×50II-H 201 177 75 121.5 51.5 89.5 / 85 70 55.5
P-130×50II 220 177 75 131 51 170 / 110 70.5 55.5
P-170×100II 227 230 60 172 105 103 83 / 70 55 ±3
P-220×50II 280 190 60 225 55 65/55/65 83 / 73.5 61.5
C型安裝-單片壓盤固定
D型安裝-雙片壓盤固定

3、AKH-0.66/P-III 尺寸

規格型式 外形尺寸（mm） 穿孔尺寸（mm） 安裝尺寸（mm） 公差
W H D a e M N P Q
P-60III 117 147 55 52 62 60 65 47.5 37.5 ±2
P-80III 117 167 55 52 82 60 65 47.5 37.5
P-100III 120 190 55 52 102 60 65 49 39
P-130III 125 224 55 52 132 60 65 51 41
P-130×80III-N 180 252 80 135 80 136 90 67 50

E型安裝-母線固定
